Кронштейн КР-1

Деталь крепления ригеля КР‑1 (серия 3.407–115, выпуск 5): описание, параметры и сфера применения

Деталь КР‑1 — штатный элемент унифицированных конструкций воздушных линий электропередачи (ВЛ). Она служит для надёжного соединения железобетонных ригелей с опорами и регламентируется типовым проектом серия 3.407–115, выпуск 5 (чертёж 7271тм‑V‑43).

Назначение и область применения

КР‑1 предназначена для крепления ригеля АР5 к:

• цилиндрическим стойкам;

• коническим стойкам с диаметрами:

  • верхний — 0,334 м;

  • нижний — 0,560 м.

Деталь используется при сооружении и реконструкции:

• опор ВЛ 10 кВ;

• унифицированных фундаментных конструкций ВЛ 35–500 кВ.

Совместима со стойками следующих типов:

• железобетонные центрифугированные конические (СК);

• железобетонные центрифугированные конические секционированные (СК СБ.К);

• железобетонные центрифугированные конические секционированные долговечные (СК СБ.К.Д);

• железобетонные центрифугированные конические секционированные (СКС).

Конструктивное исполнение

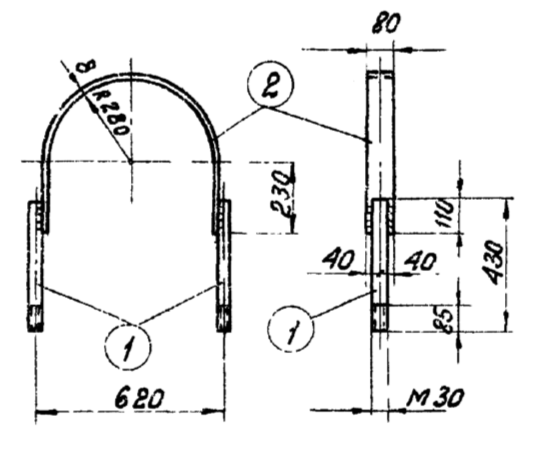

КР‑1 представляет собой металлический хомут U‑образной формы, изготовленный методом сварки из следующих компонентов:

• изогнутая полоса сечением 8 × 80 мм:

  • толщина — 8 мм;

  • ширина — 80 мм;

  • длина заготовки — 1600 мм;

  • радиус гиба — 327 мм;

• две шпильки М30 × 430 с длиной резьбы 115 мм.

Сварка шпилек с полухомутом выполняется нахлёсточным швом по ГОСТ 14098 (типы Н1‑Рш или Н1‑Мш).

Комплект поставки

В стандартный комплект входят:

• гайки М30 — 4 шт. (по ГОСТ 5915);

• шайбы Ø30 — 2 шт. (по ГОСТ 11371);

• крепёжные уголки 125 × 8 длиной 740 мм — 2 шт. (по ГОСТ 8509), с двумя отверстиями Ø32 мм.

Технические характеристики

• масса детали: 12,6 кг;

• материал: сталь Ст3пс или Ст3сп (по ГОСТ 380);

• покрытие: стандартное — лак БТ‑577 (чёрный). По заказу возможно исполнение:

  • в иных цветах эмали;

  • с холодным грунтованием;

  • с горячим цинкованием.

Эксплуатационные преимущества

Использование КР‑1 обеспечивает:

• жёсткое и долговечное соединение ригеля со стойкой;

• равномерное распределение механических нагрузок;

• устойчивость к атмосферным воздействиям (при соответствующем покрытии);

• соответствие отраслевым стандартам и нормативам для ВЛ 35–500 кВ.
