Железобетонные стойки (СС,ССА,СТ)

Железобетонные стойки типов СС, ССА и СТ — это специализированные конструкции для опор контактной сети железных дорог. Они обеспечивают надёжное крепление проводов и оборудования, выдерживая высокие нагрузки в сложных условиях эксплуатации.

Расшифровка обозначений

• СС — стойка с проволочной напрягаемой и со стержневой ненапрягаемой арматурой, со сбегом 1,5 %. Устанавливается в фундаменты стаканного типа или закапывается непосредственно в грунт.

• ССА — аналогична СС, но с анкерным креплением к фундаментам с помощью анкерных болтов.

• СТ — стойка со стержневой напрягаемой арматурой, со сбегом 1,0 %. Устанавливается в фундаменты стаканного типа или закапывается в грунт.

Сбег — постепенное уменьшение сечения стойки от основания к вершине. Он повышает устойчивость конструкции к ветровым и динамическим нагрузкам.

Назначение и области применения

Стойки используются для создания:

• промежуточных опор контактной сети;

• переходных опор;

• анкерных опор;

• опор жёстких поперечин.

Применяются на:

• общей сети электрифицированных железных дорог;

• железнодорожных подъездных путях предприятий;

• участках постоянного и переменного тока.

Конструктивные особенности

1. Материал:

   • тяжёлый бетон высокой прочности (классы В30–В40);

   • морозостойкость F200–F300;

   • водонепроницаемость W6–W8.

2. Армирование:

   • СС и ССА: комбинация проволочной напрягаемой (класс Вр‑II) и стержневой ненапрягаемой арматуры (классы А‑IV, А‑V);

   • СТ: стержневая напрягаемая арматура (классы А‑IV, А‑V).

3. Форма:

   • коническая, кольцевого сечения;

   • сбег: 1,5 % (СС, ССА), 1,0 % (СТ).

4. Элементы конструкции:

   • закладные детали для крепления консолей, кронштейнов и изоляторов;

   • вентиляционные отверстия;

   • верхняя заглушка для защиты внутренней полости;

   • отверстия для анкерных болтов (для ССА).

5. Защита:

   • антикоррозионные покрытия на металлических элементах;

   • гидроизоляция поверхности бетона.

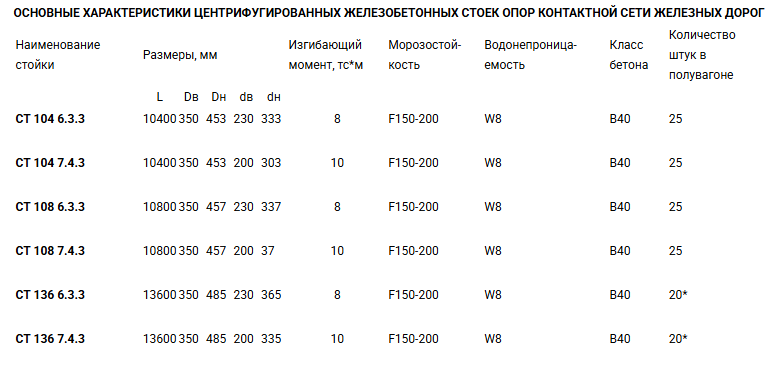

Технические характеристики (типовые)

Нормативная документация

Производство и контроль качества регламентируются:

• ГОСТ 19330‑2013 «Стойки для опор контактной сети железных дорог. Технические условия» (основной стандарт);

• ГОСТ 8829‑94 (методы испытаний нагружением);

• ГОСТ 10060.0‑95 (контроль морозостойкости);

• ГОСТ 13015 (правила приёмки и маркировка);

• ГОСТ 9.307‑89 (антикоррозионные покрытия).

Преимущества

• Высокая несущая способность. Выдерживают нагрузки от проводов, гололёда, ветра и динамических воздействий поездов.

• Долговечность. Срок службы — 50+ лет благодаря качественной арматуре и бетону.

• Устойчивость к коррозии. Антикоррозионная защита арматуры и закладных деталей.

• Морозостойкость. Сохраняют прочность при многократных циклах замораживания/оттаивания.

• Универсальность. Подходят для разных климатических зон и типов грунтов.

• Надёжность крепления. Анкерные болты (ССА) или стаканные фундаменты обеспечивают устойчивость.

Монтаж и эксплуатация

Этапы монтажа:

1. Подготовка фундамента (стаканного типа или котлована).

2. Установка стойки и выверка вертикальности (допуск — не более 1:150 от высоты).

3. Закрепление:

   • для СС и СТ — заделка в стакан или засыпка грунтом с уплотнением;

   • для ССА — крепление анкерными болтами к фундаменту.

4. Монтаж консолей, кронштейнов, изоляторов и проводов.

5. Проверка заземления и изоляции.

Эксплуатация:

• регулярный осмотр на наличие трещин, сколов, коррозии;

• контроль затяжки анкерных болтов (для ССА);

• проверка вертикальности положения;

• обслуживание изоляционных элементов.

Транспортировка и хранение

• Транспортировка: в горизонтальном положении на подкладках, с фиксацией ремнями или проволокой.

• Хранение: штабелями на ровной площадке с прокладками между рядами (высота штабеля — не более 2,5 м).

• Погрузка/разгрузка: краном с мягкими стропами, чтобы избежать повреждений.
