Ф18.18

Фундамент Ф18.18 — монолитная железобетонная грибовидная конструкция (подножник) со сквозным отверстием по всей длине стойки. Изделие предназначено для создания устойчивого основания в энергетическом строительстве, обеспечивает надёжное закрепление опор и оборудования в грунте.

Расшифровка маркировки

Обозначение Ф18.18 содержит ключевые параметры изделия:

• Ф — фундамент;

• 18 — длина основания, 18 дм (1800 мм);

• 18 — ширина основания, 18 дм (1800 мм).

Маркировка наносится водостойкой чёрной краской на поверхность готового изделия. Дополнительно указываются: дата выпуска, масса, норматив (серия 3.407.1-157), краткое название завода-изготовителя, штамп ОТК.

Область применения

Фундамент используется при строительстве:

• электрических подстанций напряжением 35–500 кВ;

• объектов в I–IV климатических районах (с минимальной температурой до −40 °C);

• узкобазных металлических порталов;

• фундаментов под трансформаторы;

• анкерно‑угловых опор линий электропередачи;

• энергообъектов в условиях умеренной и агрессивной среды (при соответствующем подборе марки бетона).

Конструктивные особенности

Характерные черты конструкции:

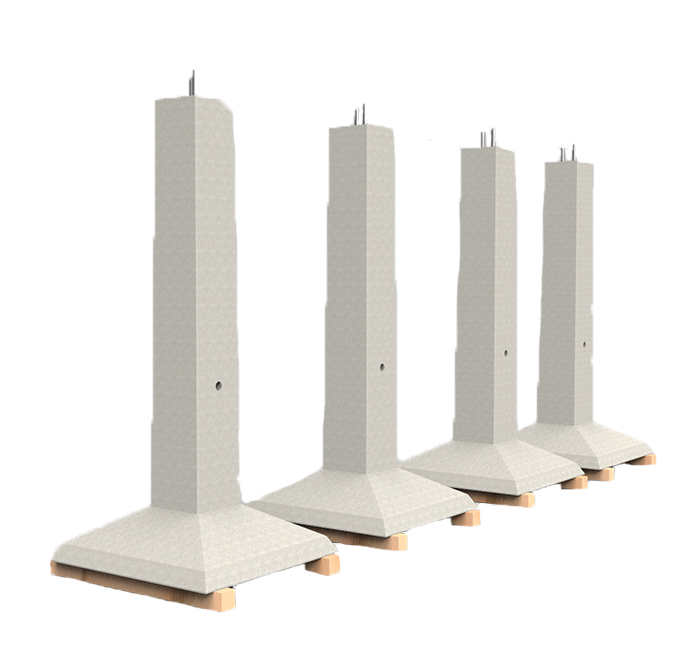

• грибовидная форма: квадратное основание со скосами по всем сторонам и вертикальная стойка;

• сквозное отверстие по всей длине стойки — для прокладки коммуникаций или установки анкерных элементов;

• закладные детали в оголовке — для крепления опоры или оборудования;

• усиленное армирование — повышает трещиностойкость и сопротивляемость динамическим нагрузкам;

• скосы основания — распределяют нагрузку на грунт и повышают устойчивость к опрокидыванию.

Технические характеристики

Материалы и производство

Фундамент изготавливается в заводских условиях по серии 3.407.1-157, выпуск 1. Ключевые аспекты производства:

• бетон класса В30 — обеспечивает высокую прочность и долговечность;

• арматурный каркас из горячекатаной арматуры класса А‑III — повышает устойчивость к динамическим нагрузкам;

• монтажная петля из гладкой стали класса А‑I — упрощает погрузочно-разгрузочные работы;

• гидроизоляция — наносится на поверхности, контактирующие с грунтом, для защиты от влаги и агрессивных сред;

• контроль качества — каждая партия проходит испытания на прочность, морозостойкость и водонепроницаемость;

• допуски по геометрии — отклонения не превышают 5 мм;

• защитный слой бетона — толщиной 10–20 мм или обработан гидроизолирующими пропитками.

Преимущества использования

• высокая несущая способность — выдерживает значительные вертикальные и горизонтальные нагрузки;

• устойчивость к опрокидыванию — грибовидная форма и массивное основание обеспечивают стабильность конструкции;

• долговечность — срок службы 50+ лет при соблюдении условий эксплуатации;

• универсальность — подходит для разных типов грунта (при правильном проектировании фундамента);

• простота монтажа — закладные элементы позволяют быстро закрепить опору или оборудование;

• стойкость к внешним воздействиям — бетон с высокой морозостойкостью и водонепроницаемостью сохраняет свойства в сложных климатических условиях;

• стандартизация — соответствие серии 3.407.1-157 гарантирует совместимость с другими элементами энергообъектов;

• надёжность в сейсмоактивных зонах — конструкция выдерживает умеренные сейсмические нагрузки.

Особенности монтажа

Этапы установки фундамента Ф18.18:

1. Подготовка площадки: планировка территории, разметка осей, устройство котлована с учётом глубины промерзания грунта.

2. Устройство подушки: отсыпка песчано‑гравийной смеси толщиной 200–300 мм, уплотнение.

3. Установка фундамента: позиционирование подножника с контролем вертикальности стойки и горизонтальности основания.

4. Закрепление: при необходимости — анкерное крепление к грунту или соединение с другими элементами конструкции.

5. Обратная засыпка: послойное заполнение котлована грунтом с трамбовкой.

6. Контроль качества: проверка положения фундамента, герметичности закладных элементов, целостности гидроизоляции.

7. Крепление оборудования: монтаж опор или трансформаторов с использованием закладных деталей.

Хранение и транспортировка

Особые требования:

• хранение — в защищённом от осадков месте, на деревянных подкладках, уложенных на ровном плотном основании;

• сортировка — по маркам;

• доступ — свободный для захватывающих устройств;

• транспортировка — только специализированным транспортом с креплениями для сохранения целостности конструкции.

Вывод

Фундамент Ф18.18 — надёжное и проверенное решение для энергостроительства. Его грибовидная конструкция обеспечивает устойчивость даже в сложных условиях, а стандартизация упрощает проектирование и монтаж.

Модель оптимально подходит для:

• подстанций среднего и высокого напряжения;

• объектов в регионах с суровым климатом;

• площадок с умеренной сейсмической активностью;

• проектов, требующих быстрого ввода объекта в эксплуатацию;

• строительства в условиях ограниченного пространства (благодаря компактной форме).
