Фундамент ПО‑2

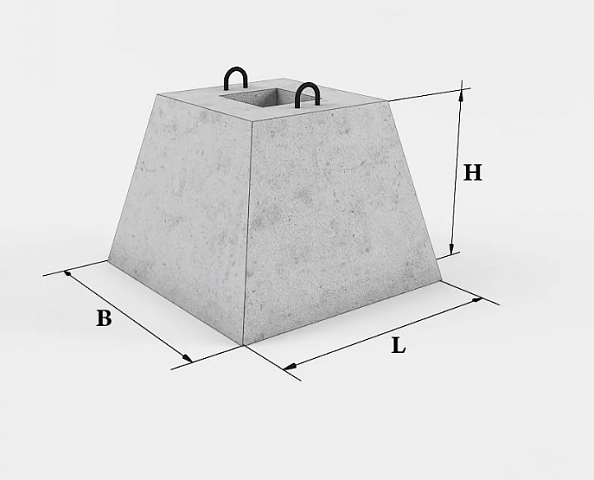

Фундамент ПО‑2 (плита опорная ПО‑2) — железобетонное изделие грибовидной формы, разработанное для строительства фундамента под передвижные опоры воздушных линий электропередачи (ВЛ) напряжением 6–35 кВ, в т. ч. для карьеров и временных энергообъектов. Изготавливается по серии 3.407.9‑180.

Расшифровка маркировки

Обозначение ПО‑2 содержит ключевые параметры изделия:

• ПО — плита опорная;

• 2 — типоразмер конструкции.

На готовое изделие наносится маркировка несмываемой краской тёмного цвета, а также дата выпуска, масса, знак изготовителя и штамп ОТК.

Область применения

Фундамент используется при строительстве:

• передвижных опор ВЛ 6–35 кВ;

• временных линий электропередачи на строительных площадках и в карьерах;

• энергообъектов в районах с расчётной температурой не ниже −40 °C;

• линий электропередачи в условиях сложного рельефа (при подготовке горизонтального основания);

• объектов в зонах с умеренной ветровой нагрузкой и гололёдом.

Конструктивные особенности

Характерные черты конструкции:

• четырёхгранная форма с центральным проёмом для установки опоры;

• массивное основание — обеспечивает устойчивость и распределяет нагрузку на грунт;

• армированный каркас — повышает прочность и трещиностойкость;

• гладкая или слегка шероховатая поверхность — упрощает монтаж и демонтаж;

• монтажные петли — облегчают погрузочно‑разгрузочные работы и транспортировку;

• гидроизоляционное покрытие (опционально) — защищает от воздействия грунтовых вод.

Технические характеристики

Материалы и производство

Фундамент изготавливается в заводских условиях. Ключевые аспекты производства:

• бетон класса В15 — обеспечивает достаточную прочность для заявленных условий эксплуатации;

• арматурный каркас из стали А‑I/А‑III — повышает устойчивость к динамическим нагрузкам;

• контроль качества — каждая партия проходит испытания на прочность, жёсткость и трещиностойкость;

• гидроизоляция — наносится на поверхности, контактирующие с грунтом (по требованию заказчика);

• допуски по геометрии — отклонения не превышают 5 мм;

• маркировка — наносится несмываемой краской с указанием всех необходимых данных.

Преимущества использования

• высокая несущая способность — выдерживает нагрузки от передвижных опор ВЛ 6–35 кВ;

• устойчивость к опрокидыванию — массивное основание и продуманная форма обеспечивают стабильность конструкции;

• долговечность — срок службы 30+ лет при соблюдении условий эксплуатации;

• простота монтажа и демонтажа — подходит для временных линий электропередачи;

• универсальность — может использоваться на разных типах грунта (при подготовке основания);

• стандартизация — соответствие серии 3.407.9-180 гарантирует совместимость с элементами ЛЭП;

• ремонтопригодность — возможность повторного использования после демонтажа.

Особенности монтажа

Этапы установки фундамента ПО‑2:

1. Подготовка площадки: планировка территории, разметка осей, выравнивание поверхности (подсыпка или срезка грунта для создания горизонтальной площадки).

2. Устройство подушки: отсыпка песчано‑гравийной смеси толщиной 100–200 мм, уплотнение.

3. Установка плиты: позиционирование плиты с контролем горизонтальности поверхности.

4. Монтаж опоры: установка передвижной опоры в центральный проём плиты.

5. Закрепление: фиксация опоры к плите с использованием предусмотренных креплений.

6. Обратная засыпка (при необходимости): заполнение зазоров грунтом с трамбовкой.

7. Контроль качества: проверка положения плиты и опоры, надёжности крепления, отсутствия перекосов.

Хранение и транспортировка

Особые требования:

• транспортировка — только специализированным транспортом с надёжным креплением, без сбрасывания и волочения;

• хранение — в штабелях высотой не более 2–3 ярусов, с деревянными прокладками между плитами строго по одной вертикали;

• сортировка — по маркам, с обеспечением свободного доступа для погрузочной техники;

• защита от влаги — при длительном хранении плиты укрываются водонепроницаемым материалом.
