СК 26.1-1.1 Р (СБК)

Основные характеристики

• Длина: 26м
• Диаметры: – нижний — 650мм; – верхний — 410мм
• Масса: 7150 кг
• Допустимая изгибающая нагрузка: 47,1тс/м
• Марка бетона: B40.
• Морозостойкость: F150–200.
• Влагостойкость: W6–8.

Конструктивные особенности

• Тип конструкции: сборная, предварительно напряжённая, коническая.
• Метод изготовления: центрифугирование.

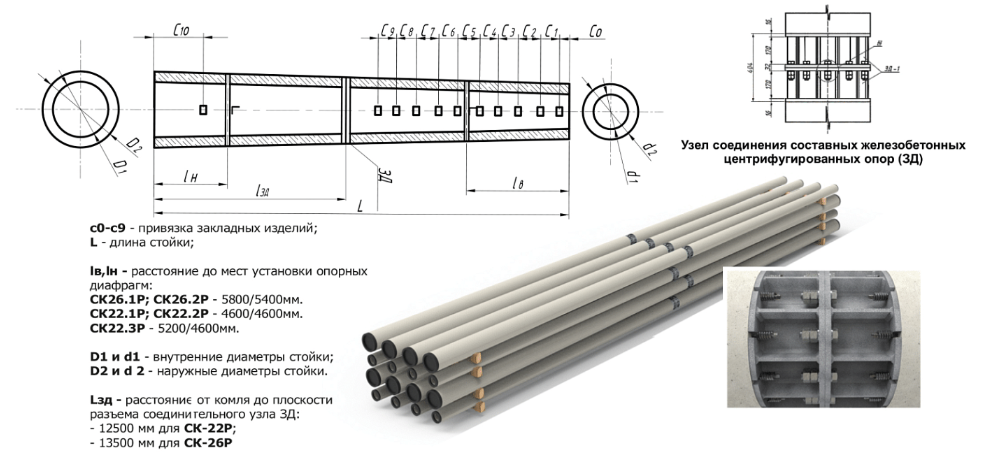

• Соединение секций: фланцевое на болтах (стойка состоит из двух частей, соединяемых металлическим фланцем).
• Антикоррозионная защита: горячее или холодное цинкование необетонированных металлических частей.
• Климатическое исполнение: рядовое.

Комплектация

• основные секции стойки;
• подпятник П 2;
• комплект метизов для сборки.

Нормативная документация

• Технические условия: ТУ 42.22.21‑005‑001100653000‑2017.
• Соответствие стандартам: ГОСТ 22687.1‑85 («Стойки конические железобетонные центрифугированные для опор высоковольтных линий электропередач»).

Транспортировка и складирование

• Может перевозиться железнодорожным транспортом (на платформе) или автотранспортом.
• Вагонная норма: 6 шт. На вагон.
• При транспортировке используются деревянные прокладки и крепления для сохранения пространственного положения и исключения соударений.
• Условия складирования соответствуют группе ОЖ3 (по воздействию климатических факторов).

Маркировка

• товарный знак/название производителя;
• марка изделия;
• заводской порядковый номер;
• масса конструкции;
• дата изготовления;
• номер партии;
• знак безопасности;
• штамп ОТК с номером контролёра.
