Ф15.15

Расшифровка маркировки

Обозначение Ф15.15 содержит ключевые параметры изделия:

• Ф — фундамент;

• 15 — длина основания, 15 дм (1500 мм);

• 15 — ширина основания, 15 дм (1500 мм).

Область применения

Фундамент предназначен для:

• строительства электрических подстанций напряжением 35–500 кВ;

• установки трансформаторов и оборудования металлических порталов;

• монтажа анкерно‑угловых опор линий электропередачи;

• возведения объектов в I–IV климатических районах (с минимальной температурой до −40 °C);

• эксплуатации в условиях умеренной и агрессивной среды (при соответствующем подборе марки бетона).

Конструктивные особенности

Характерные черты конструкции:

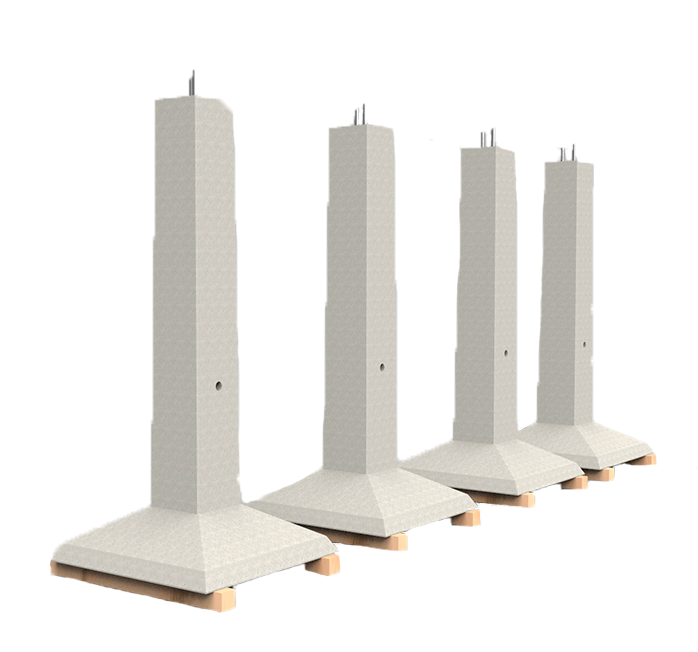

• грибовидная форма: квадратное основание со скосами по всем сторонам и вертикальная стойка;

• сквозное отверстие по всей длине стойки для прокладки коммуникаций или анкерных элементов;

• закладные детали в оголовке для крепления опоры или оборудования;

• усиленное армирование для восприятия статических и динамических нагрузок;

• скосы основания повышают устойчивость к опрокидыванию и распределяют нагрузку на грунт.

Технические характеристики

Материалы и производство

Фундамент изготавливается в заводских условиях по серии 3.407.1-157, выпуск 1. Ключевые аспекты производства:

• бетон класса В30 — обеспечивает высокую прочность и долговечность;

• арматурный каркас из стали А‑I/А‑III — повышает трещиностойкость и сопротивляемость динамическим нагрузкам;

• гидроизоляция — наносится на поверхности, контактирующие с грунтом, для защиты от влаги и агрессивных сред;

• контроль качества — каждая партия проходит испытания на прочность, морозостойкость и водонепроницаемость;

• маркировка — на готовое изделие наносятся: обозначение Ф15.15, дата выпуска, масса, норматив (серия 3.407.1-157), штамп ОТК.

Преимущества использования

• высокая несущая способность — выдерживает значительные вертикальные и горизонтальные нагрузки;

• устойчивость к опрокидыванию — грибовидная форма и массивное основание обеспечивают стабильность конструкции;

• долговечность — срок службы 50+ лет при соблюдении условий эксплуатации;

• универсальность — подходит для разных типов грунта (при правильном проектировании фундамента);

• простота монтажа — закладные элементы позволяют быстро закрепить опору или оборудование;

• стойкость к внешним воздействиям — бетон с высокой морозостойкостью и водонепроницаемостью сохраняет свойства в сложных климатических условиях;

• стандартизация — соответствие серии 3.407.1-157 гарантирует совместимость с другими элементами энергообъектов.

Особенности монтажа

Этапы установки фундамента Ф15.15:

1. Подготовка площадки: планировка территории, разметка осей, устройство котлована с учётом глубины промерзания грунта.

2. Устройство подушки: отсыпка песчано‑гравийной смеси толщиной 200–300 мм, уплотнение.

3. Установка фундамента: позиционирование подножника с контролем вертикальности стойки и горизонтальности основания.

4. Закрепление: при необходимости — анкерное крепление к грунту или соединение с другими элементами конструкции.

5. Обратная засыпка: послойное заполнение котлована грунтом с трамбовкой.

6. Контроль качества: проверка положения фундамента, герметичности закладных элементов, целостности гидроизоляции.

7. Крепление оборудования: монтаж опор или трансформаторов с использованием закладных деталей.

Вывод

Фундамент Ф15.15 — это проверенное решение для энергостроительства, сочетающее надёжность, долговечность и соответствие отраслевым стандартам. Его грибовидная конструкция обеспечивает устойчивость даже в сложных условиях, а стандартизация упрощает проектирование и монтаж.

Модель оптимально подходит для:

• подстанций среднего и высокого напряжения;

• объектов в регионах с суровым климатом;

• площадок с умеренной сейсмической активностью;

• проектов, требующих быстрого ввода объекта в эксплуатацию.
