Стойка СК 22.1‑1.1 Р (СБК) — сборная коническая железобетонная центрифугированная конструкция, предназначенная для сооружения опор воздушных линий электропередачи (ВЛ) высокого напряжения. Модель разработана для применения в сложных климатических и грунтовых условиях, обеспечивая высокую несущую способность и долговечность энергоинфраструктуры.

Расшифровка маркировки

• СК — стойка коническая;

• 22 — длина стойки, 22 м;

• 1 — типоразмер по несущей способности;

• 1.1 — модификация конструкции;

• Р — сборная (разборная), с разъёмными соединениями;

• СБК — сборная коническая (дополнительное обозначение технологии).

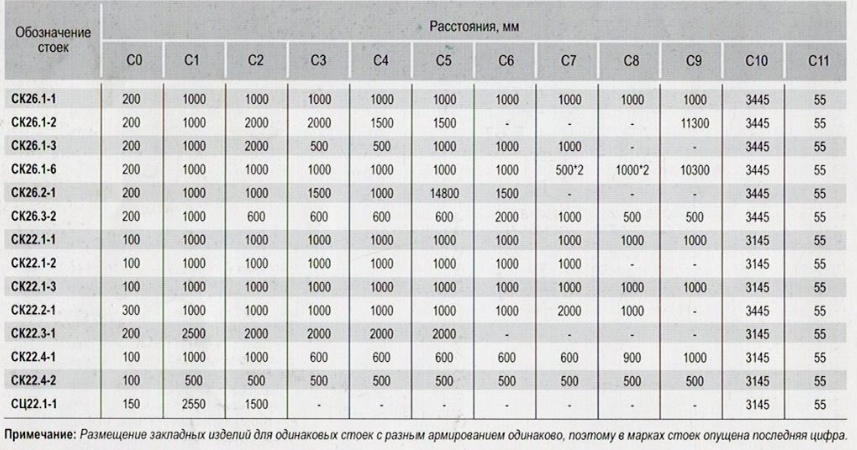

Основные технические характеристики

• Длина: 22000 м (в сборе);

• Конструкция: секционная (2–3 секции для удобства транспортировки и монтажа);

• Соединение секций: фланцевое на высокопрочных болтах с антикоррозийным покрытием;

• Сечение: коническое, переменное по длине;

• Нижний диаметр: 650 мм;

• Верхний диаметр: 440 мм;

• Объём бетона: 2,18 м3
  ;

• Масса в сборе: 6,95 т;

• Класс бетона: В40 (высокая прочность на сжатие);

• Морозостойкость: F200 (выдерживает 200 циклов замораживания/оттаивания);

• Водонепроницаемость: W8;

• Расчётный изгибающий момент: 53,5 тс⋅м;

• Армирование: предварительно напряжённая арматура классов A‑V, A‑VI, Ат‑VI;

• Антикоррозионная защита: горячее цинкование металлических элементов (толщина покрытия 80–100 мкм);

• Температурный диапазон эксплуатации: до −55 ∘
  C;

• Сейсмостойкость: до 9 баллов;

• Ветровой район применения: I–V;

• Гололёдный район применения: I–IV.

Нормативная база

Стойка изготовлена в соответствии с:

• ГОСТ 13015‑2012 «Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приёмки, маркировки, транспортирования и хранения»;

• ТУ 5863‑003‑88398430‑2014 «Стойки конические железобетонные центрифугированные сборные для опор высоковольтных линий электропередачи»;

• серия 3.407.1‑143, выпуск 1 (типовые решения для ВЛ 35–500 кВ);

• ПУЭ 7 (правила устройства электроустановок, раздел «Воздушные линии электропередачи»).

Область применения

Стойка СК 22.1‑1.1 Р (СБК) используется для:

• строительства опор ВЛ напряжением 35–220 кВ;

• монтажа опор контактной сети железных дорог;

• сооружения переходных опор при пересечении рек, оврагов, транспортных магистралей;

• создания анкерных и угловых опор на участках с повышенными нагрузками;

• реконструкции существующих линий с заменой устаревших конструкций;

• эксплуатации в районах с высокой ветровой и гололёдной нагрузкой;

• установки в грунтах с низкой несущей способностью (с применением ригелей и опорных плит).

Ключевые преимущества

• Высокая несущая способность: выдерживает экстремальные нагрузки от проводов, гололёда и ветра.

• Долговечность: срок службы — не менее 50 лет даже в агрессивных средах.

• Удобство транспортировки: разборная конструкция позволяет перевозить секции стандартной длиной до 11 м.

• Быстрый монтаж: фланцевые соединения ускоряют сборку на месте.

• Устойчивость к коррозии: бетон и оцинкованные элементы не требуют регулярного обслуживания.

• Универсальность: подходит для различных типов опор (промежуточных, анкерных, угловых).

• Экономичность: снижение затрат на логистику и монтаж по сравнению с монолитными стойками.

• Пожаробезопасность: бетон не горит и не поддерживает горение.

Технология производства

Изготовление стойки включает следующие этапы:

1. Подготовка арматурного каркаса: сборка объёмного каркаса с закладными деталями для фланцев.

2. Приготовление бетонной смеси: подбор состава с цементом высокой марки, гранитным щебнем и пластификаторами.

3. Центрифугирование: формование секций в вращающихся формах для достижения высокой плотности бетона.

4. Тепловая обработка: пропаривание в камерах для ускорения набора прочности.

5. Контроль качества: испытания на прочность, трещиностойкость, соответствие геометрии.

6. Антикоррозионная обработка: горячее цинкование фланцев и крепёжных элементов.

7. Маркировка: нанесение данных о производителе, марке изделия, дате выпуска и штампа ОТК.

Особенности монтажа

1. Разметка трассы: определение точек установки опор с учётом рельефа и препятствий.

2. Подготовка котлована: бурение цилиндрического отверстия глубиной 2,5–3,0 м.

3. Установка нижней секции: погружение в котлован с контролем вертикальности (допуск 1:100).

4. Сборка секций: последовательное соединение фланцев высокопрочными болтами с контролем момента затяжки.

5. Закрепление: засыпка пазух песчано‑гравийной смесью с послойным уплотнением.

6. Усиление в слабых грунтах: применение ригелей или опорных плит для повышения устойчивости.

7. Монтаж оборудования: установка траверс, изоляторов, крепление проводов.

Требования к хранению и транспортировке

• Хранение: горизонтальное, в штабелях высотой не более 2,5 м, с прокладками между рядами у монтажных петель.

• Транспортировка: грузовым или железнодорожным транспортом с надёжным креплением, исключающим удары и падения.

• Погрузка/разгрузка: только краном, без сбрасывания.

• Защита фланцев: временное покрытие антикоррозийной смазкой при длительном хранении.

Стойка СК 22.1‑1.1 Р (СБК) — это современное решение для строительства высоковольтных линий электропередачи. Её сборная конструкция, высокая несущая способность и устойчивость к экстремальным условиям делают её оптимальным выбором для энергообъектов в любой климатической зоне. Сочетание технологичности, долговечности и экономичности обеспечивает востребованность этой модели в масштабных инфраструктурных проектах.
