ОТС-30-250-Р

ОТС‑30‑250‑Р — составная железобетонная опора для размещения телекоммуникационного оборудования и оборудования сотовой связи высотой 30 м, рассчитанная на изгибающий момент 250 кН·м на уровне отметки земли. Устанавливается с заделкой в грунт с использованием верхнего и нижнего ригелей.

Расшифровка маркировки

• ОТС — опора телекоммуникационная составная;

• 30 — высота опоры в метрах;

• 250 — расчётный изгибающий момент в кН·м (на уровне отметки земли);

• Р — установка с верхним и нижним ригелями.

Назначение

Опора предназначена для монтажа:

• антенно‑мачтовых сооружений;

• базовых станций сотовой связи (2G/3G/4G/5G);

• радиорелейного оборудования;

• систем видеонаблюдения и передачи данных;

• метеостанций и датчиков экологического мониторинга;

• дополнительного оборудования (кабельные линии, блоки питания, системы освещения).

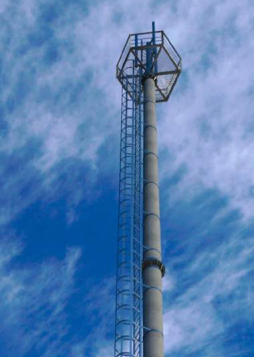

Конструктивные особенности

Опора состоит из отдельных железобетонных предварительно напряжённых секций, соединяемых торцевыми стальными фланцами. Фланцы включают закладные обоймы с опорными пластинами и рёбрами жёсткости.

Типы секций:

• ССн — нижняя секция (длина 9 680 мм, коническое сечение 650/560 мм);

• ССп — промежуточные секции (длины 6 000, 7 500, 10 000 и 13 500 мм, цилиндрическое сечение 560 мм);

• ССв — верхняя секция (длина 12 000 мм, коническое сечение 560/450 мм).

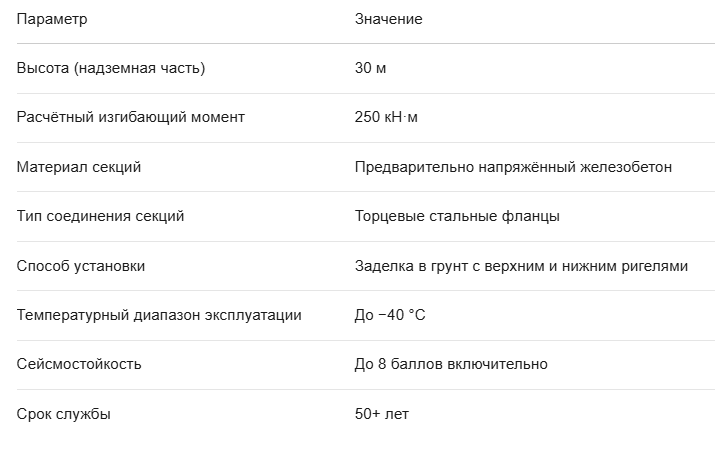

Технические характеристики

Условия применения

Опору можно устанавливать:

• в районах с температурой наиболее холодной пятидневки до −40 °C;

• в различных ветровых районах (при обеспечении несущей способности);

• на площадках с сейсмичностью до 8 баллов;

• в грунтах разной несущей способности (с подбором соответствующего фундамента).

Типы фундаментов

Выбор фундамента зависит от:

• инженерно‑геологических условий площадки;

• несущей способности грунта;

• климатических условий региона;

• параметров монтируемого оборудования.

Возможные варианты:

• ригельные фундаменты (при заделке в грунт);

• столбчатые фундаменты с анкерными базами;

• свайные фундаменты с монолитным ростверком.

Монтаж опоры

Этапы установки:

1. Подготовка площадки: планировка территории, разметка мест установки.

2. Устройство фундамента: монтаж выбранного типа фундамента согласно проектной документации.

3. Сборка секций: последовательное соединение секций с помощью фланцев, контроль вертикальности.

4. Закрепление в грунте: установка собранной опоры на фундамент, фиксация анкерными болтами.

5. Монтаж оборудования: размещение антенн, кабелей, вспомогательного оборудования согласно проекту.

6. Контроль качества: проверка вертикальности (допуск 1:1000), надёжности креплений, заземления.

Преимущества конструкции

• Высокая несущая способность — выдерживает значительные ветровые и гололёдные нагрузки.

• Долговечность — железобетон и стальные элементы рассчитаны на многолетнюю эксплуатацию.

• Модульная конструкция — упрощает транспортировку и монтаж, позволяет адаптировать высоту под требования проекта.

• Универсальность — подходит для разных типов оборудования и климатических условий.

• Надёжность — устойчивость к коррозии, перепадам температур, сейсмическим воздействиям.

• Экономичность — снижение затрат на обслуживание за счёт долговечности и ремонтопригодности.

Эксплуатация и обслуживание

Регулярные мероприятия:

• визуальный осмотр конструкции (1 раз в год);

• проверка креплений и фланцевых соединений;

• контроль вертикальности опоры;

• осмотр антикоррозийного покрытия стальных элементов;

• обслуживание установленного оборудования;

• проверка заземления и молниезащиты.

Транспортировка и хранение

• Транспортировка: секции перевозят в горизонтальном положении на специальных платформах, фиксируют от смещения.

• Хранение: складируют штабелями на ровной площадке с прокладками между секциями (высота штабеля — не более 2,5 м).

• Погрузка/разгрузка: выполняют краном с мягкими стропами, избегая ударов и изгибов.
