ОТС-30-300-ФМР

ОТС‑30‑300‑ФМР — составная железобетонная опора для размещения телекоммуникационного оборудования и оборудования сотовой связи высотой 30 м, рассчитанная на изгибающий момент 300 кН·м на уровне отметки земли. Модификация «ФМР» предполагает фланцевое крепление к фундаменту и наличие монтажных ригелей.

Расшифровка маркировки

• ОТС — опора телекоммуникационная составная;

• 30 — высота опоры в метрах;

• 300 — расчётный изгибающий момент в кН·м (на уровне отметки земли);

• ФМР — фланцевое крепление к фундаменту, наличие монтажных ригелей.

Назначение

Опора предназначена для монтажа:

• антенно‑мачтовых сооружений;

• базовых станций сотовой связи (2G/3G/4G/5G);

• радиорелейного оборудования;

• систем видеонаблюдения и передачи данных;

• метеостанций и датчиков экологического мониторинга;

• дополнительного оборудования (кабельные линии, блоки питания, системы освещения, молниезащиты).

Конструктивные особенности

Опора состоит из отдельных железобетонных предварительно напряжённых секций, соединяемых торцевыми стальными фланцами. Конструкция включает:

• нижнюю секцию ССн (длина 9 680 мм, коническое сечение 650/560 мм) — обеспечивает основную несущую способность;

• промежуточные секции ССп (длины 6 000, 7 500, 10 000 и 13 500 мм, цилиндрическое сечение 560 мм) — позволяют варьировать высоту;

• верхнюю секцию ССв (длина 12 000 мм, коническое сечение 560/450 мм) — адаптирована под монтаж оборудования.

Ключевые элементы конструкции:

• фланцевые соединения с высокопрочными болтами;

• закладные детали для крепления ригелей;

• технологические отверстия для прокладки кабелей;

• площадки для монтажа оборудования;

• элементы заземления и молниезащиты.

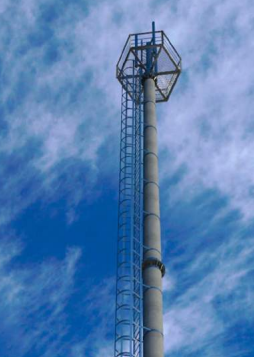

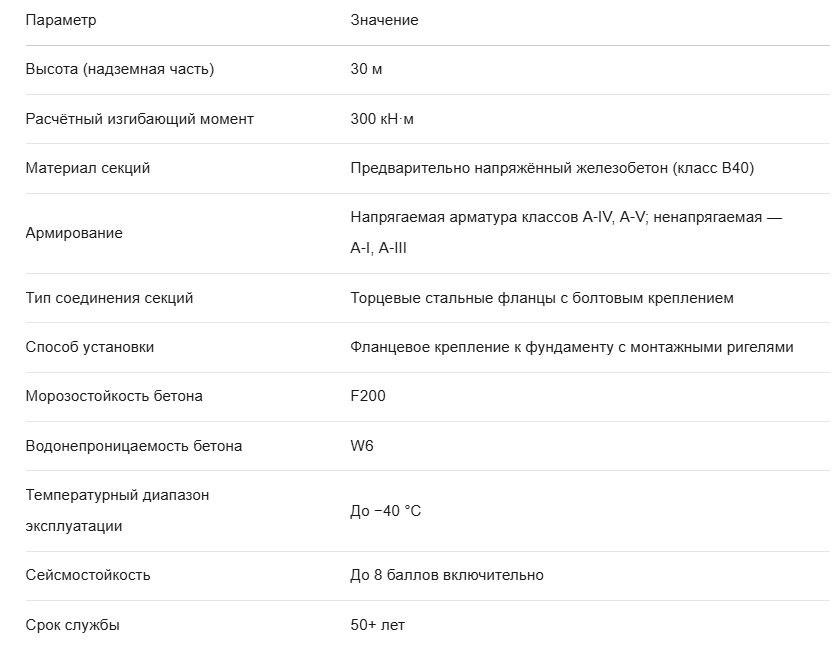

Технические характеристики

Условия применения

Опору можно устанавливать:

• в районах с температурой наиболее холодной пятидневки до −40 °C;

• в различных ветровых районах (I–V) и типах местности;

• на площадках с сейсмичностью до 8 баллов;

• в грунтах разной несущей способности (с подбором соответствующего фундамента);

• при нормативной толщине стенки гололёда до 20 мм.

Типы фундаментов

Выбор фундамента зависит от:

• инженерно‑геологических условий площадки;

• несущей способности грунта;

• климатических условий региона;

• параметров монтируемого оборудования.

Возможные варианты:

• монолитные фундаменты с анкерными болтами;

• свайные фундаменты с монолитным ростверком;

• столбчатые фундаменты повышенной несущей способности;

• ригельные конструкции для слабых грунтов.

Монтаж опоры

Этапы установки:

1. Подготовка площадки: планировка территории, разметка мест установки, геологическое обследование грунта.

2. Устройство фундамента: монтаж выбранного типа фундамента согласно проектной документации, установка анкерных болтов или закладных деталей.

3. Сборка секций: последовательное соединение секций с помощью фланцев, контроль вертикальности (допуск 1:1000).

4. Закрепление в грунте: установка собранной опоры на фундамент, фиксация анкерными болтами, затяжка с нормированным усилием.

5. Монтаж оборудования: размещение антенн, кабелей, вспомогательного оборудования согласно проекту.

6. Контроль качества: проверка вертикальности, надёжности креплений, заземления, молниезащиты.

7. Пусконаладочные работы: тестирование оборудования, проверка связи.

Преимущества конструкции

• Повышенная несущая способность — выдерживает значительные ветровые, гололёдные и сейсмические нагрузки.

• Долговечность — железобетон и стальные элементы рассчитаны на многолетнюю эксплуатацию.

• Модульная конструкция — упрощает транспортировку и монтаж, позволяет адаптировать высоту под требования проекта.

• Универсальность — подходит для разных типов оборудования и климатических условий.

• Надёжность — устойчивость к коррозии, перепадам температур, агрессивным средам.

• Экономичность — снижение затрат на обслуживание за счёт долговечности и ремонтопригодности.

• Безопасность — соответствие требованиям по молниезащите и заземлению.

Эксплуатация и обслуживание

Регулярные мероприятия:

• визуальный осмотр конструкции (1 раз в год);

• проверка креплений и фланцевых соединений (1 раз в 6 месяцев);

• контроль вертикальности опоры (1 раз в квартал);

• осмотр антикоррозийного покрытия стальных элементов (1 раз в год);

• обслуживание установленного оборудования (согласно регламенту производителя);

• проверка заземления и молниезащиты (1 раз в год перед грозовым сезоном).

Транспортировка и хранение

• Транспортировка: секции перевозят в горизонтальном положении на специальных платформах, фиксируют от смещения. Для длинномерных секций используют тралы.

• Хранение: складируют штабелями на ровной площадке с прокладками между секциями (высота штабеля — не более 2,5 м). Нижний ряд — на сплошных подкладках.

• Погрузка/разгрузка: выполняют краном с мягкими стропами, избегая ударов и изгибов.
