ОТС-30-400-ГС1

Расшифровка маркировки

• ОТС — опора телекоммуникационная составная;

• 30 — высота опоры в метрах;

• 400 — расчётный изгибающий момент в кН·м (на уровне нижнего фланца);

• ГС1 — установка на грибовидный столбчатый фундамент 1‑го типа по несущей способности.

Назначение

Опора предназначена для монтажа:

• антенно‑мачтовых сооружений;

• базовых станций сотовой связи (2G/3G/4G/5G);

• радиорелейного оборудования;

• систем видеонаблюдения и передачи данных;

• метеостанций и датчиков экологического мониторинга;

• дополнительного оборудования (кабельные линии, блоки питания, системы освещения, молниезащиты).

Конструктивные особенности

Опора состоит из отдельных железобетонных предварительно напряжённых секций, соединяемых торцевыми стальными фланцами. Фланцы включают закладные обоймы с опорными пластинами и рёбрами жёсткости.

Типы секций:

• ССн (нижняя секция): длина 9 680 мм, коническое сечение 650/560 мм;

• ССп (промежуточные секции): длины 6 000, 7 500, 10 000 и 13 500 мм, цилиндрическое сечение 560 мм;

• ССв (верхняя секция): длина 12 000 мм, коническое сечение 560/450 мм.

Ключевые элементы конструкции:

• фланцевые соединения с высокопрочными болтами;

• закладные детали для крепления оборудования;

• технологические отверстия для прокладки кабелей;

• площадки для монтажа оборудования;

• элементы заземления и молниезащиты;

• антикоррозийное покрытие стальных элементов.

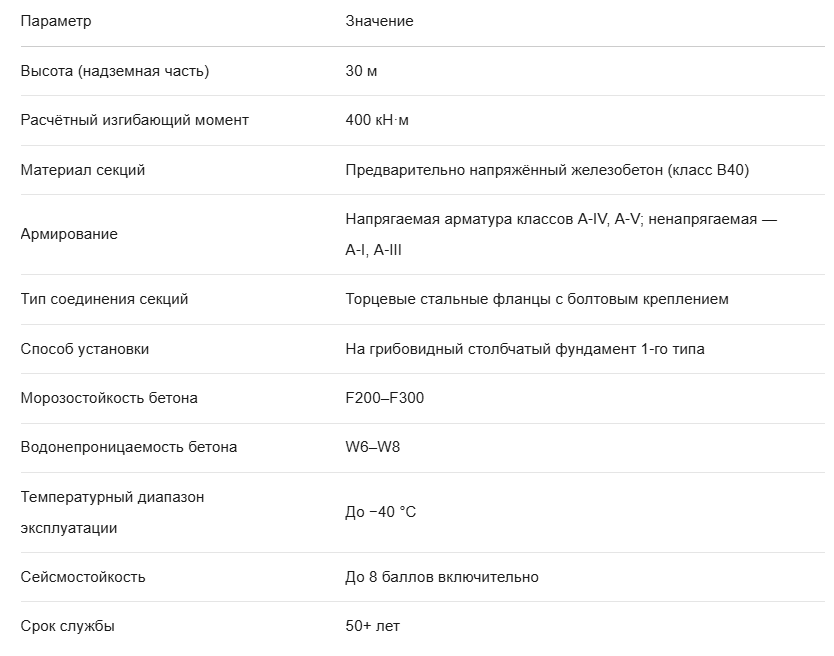

Технические характеристики

Условия применения

Опору можно устанавливать:

• в районах с температурой наиболее холодной пятидневки до −40 °C;

• в различных ветровых районах (I–V) и типах местности;

• на площадках с сейсмичностью до 8 баллов;

• в грунтах разной несущей способности (с подбором соответствующего фундамента);

• при нормативной толщине стенки гололёда до 20 мм.

Особенности фундамента ГС1

Грибовидный столбчатый фундамент 1‑го типа:

• имеет форму усечённой пирамиды с расширенной опорной плитой;

• изготавливается из бетона класса В15–В25;

• армируется пространственными каркасами;

• снабжён анкерными болтами для крепления опоры;

• обеспечивает высокую устойчивость при значительных горизонтальных нагрузках;

• подходит для грунтов средней и высокой несущей способности.

Монтаж опоры

Этапы установки:

1. Подготовка площадки: планировка территории, разметка мест установки, геологическое обследование грунта.

2. Устройство фундамента ГС1: монтаж грибовидного столбчатого фундамента согласно проектной документации, установка анкерных болтов.

3. Сборка секций: последовательное соединение секций с помощью фланцев, контроль вертикальности (допуск 1:1000).

4. Закрепление в грунте: установка собранной опоры на фундамент, фиксация анкерными болтами, затяжка с нормированным усилием.

5. Монтаж оборудования: размещение антенн, кабелей, вспомогательного оборудования согласно проекту.

6. Контроль качества: проверка вертикальности, надёжности креплений, заземления, молниезащиты.

7. Пусконаладочные работы: тестирование оборудования, проверка связи.

Преимущества конструкции

• Высокая несущая способность — выдерживает значительные ветровые, гололёдные и сейсмические нагрузки (400 кН·м).

• Долговечность — железобетон и стальные элементы рассчитаны на многолетнюю эксплуатацию.

• Модульная конструкция — упрощает транспортировку и монтаж, позволяет адаптировать высоту под требования проекта.

• Универсальность — подходит для разных типов оборудования и климатических условий.

• Надёжность — устойчивость к коррозии, перепадам температур, агрессивным средам.

• Экономичность — снижение затрат на обслуживание за счёт долговечности и ремонтопригодности.

• Безопасность — соответствие требованиям по молниезащите и заземлению.

Эксплуатация и обслуживание

Регулярные мероприятия:

• визуальный осмотр конструкции (1 раз в год);

• проверка креплений и фланцевых соединений (1 раз в 6 месяцев);

• контроль вертикальности опоры (1 раз в квартал);

• осмотр антикоррозийного покрытия стальных элементов (1 раз в год);

• обслуживание установленного оборудования (согласно регламенту производителя);

• проверка заземления и молниезащиты (1 раз в год перед грозовым сезоном).

Транспортировка и хранение

• Транспортировка: секции перевозят в горизонтальном положении на специальных платформах, фиксируют от смещения. Для длинномерных секций используют тралы.

• Хранение: складируют штабелями на ровной площадке с прокладками между секциями (высота штабеля — не более 2,5 м). Нижний ряд — на сплошных подкладках.

• Погрузка/разгрузка: выполняют краном с мягкими стропами, избегая ударов и изгибов.
