ОТС-30-650-СР3

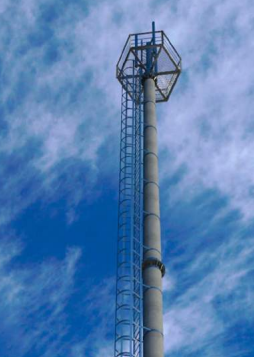

ОТС‑30‑650‑СР3 — сверхмощная составная железобетонная опора для размещения телекоммуникационного оборудования и оборудования сотовой связи. Конструкция высотой 30 м рассчитана на изгибающий момент 650 кН·м на уровне нижнего фланца и устанавливается на особо усиленный свайный ростверковый фундамент 3‑го типа. Это решение предназначено для эксплуатации в самых сложных климатических и грунтовых условиях.

Расшифровка маркировки

• ОТС — опора телекоммуникационная составная;

• 30 — высота опоры в метрах;

• 650 — расчётный изгибающий момент в кН·м (на уровне нижнего фланца);

• СР3 — установка на свайный ростверковый фундамент 3‑го типа (особо усиленный).

Уникальные особенности конструкции

Опора ОТС‑30‑650‑СР3 выделяется среди аналогов благодаря:

• рекордной несущей способности (650 кН·м) — выдерживает экстремальные ветровые, гололёдные и сейсмические нагрузки;

• усиленной конструкции фундамента, способной работать на слабых, водонасыщенных и просадочных грунтах;

• повышенной морозостойкости — пригодна для эксплуатации в арктических условиях;

• интегрированным системам мониторинга состояния конструкции;

• модульной системе, позволяющей адаптировать конфигурацию под конкретные задачи проекта.

Назначение

Опора предназначена для монтажа:

• антенно‑мачтовых сооружений с большим количеством разнотипного оборудования;

• базовых станций сотовой связи (2G/3G/4G/5G) с расширенным набором оборудования и резервными системами;

• радиорелейных линий дальней связи с тяжёлыми антеннами большого диаметра;

• комплексных систем видеонаблюдения с большим числом камер и серверов обработки данных;

• метеостанций с развёрнутым комплексом датчиков и автономным питанием;

• систем экологического мониторинга с передачей данных в реальном времени;

• дополнительного оборудования (кабельные линии большого сечения, блоки питания повышенной мощности, системы освещения, молниезащиты, бесперебойного питания, климат‑контроля, дистанционного мониторинга).

Конструктивные решения

Опора состоит из предварительно напряжённых железобетонных секций, соединяемых стальными фланцами с высокопрочными болтами.

Типы секций:

• ССн (нижняя секция): длина 9 680 мм, коническое сечение 650/560 мм — воспринимает максимальные нагрузки, имеет тройное армирование и дополнительные рёбра жёсткости;

• ССп (промежуточные секции): длины 6 000, 7 500, 10 000 и 13 500 мм, цилиндрическое сечение 560 мм — обеспечивают гибкость компоновки;

• ССв (верхняя секция): длина 12 000 мм, коническое сечение 560/450 мм — адаптирована под монтаж тяжёлого оборудования, имеет дополнительные закладные детали для крепления.

Ключевые элементы конструкции:

• фланцевые соединения с высокопрочными болтами (класс прочности 12.9);

• закладные детали с особо усиленным армированием;

• технологические отверстия увеличенного диаметра для прокладки кабельных трасс большого сечения;

• усиленные площадки для монтажа оборудования с учётом ветровых нагрузок до VI района;

• элементы заземления и молниезащиты (оцинкованные полосы сечением 5×50 мм);

• антикоррозийное покрытие стальных элементов (горячее цинкование 120–150 мкм или полимерное покрытие);

• дополнительные рёбра жёсткости в зонах максимальных напряжений;

• закладные элементы для крепления лестниц, площадок обслуживания и систем мониторинга;

• системы контроля напряжения в конструкции (датчики деформации, датчики наклона).

Технические характеристики

Условия применения

Опору можно устанавливать:

• в районах с температурой наиболее холодной пятидневки до −60 °C (Крайний Север, Арктика, Антарктика);

• в экстремальных ветровых районах (VI) и типах местности (открытая, прибрежная зона, горные перевалы, степи);

• на площадках с сейсмичностью до 9 баллов;

• в слабых, водонасыщенных, пучинистых, просадочных грунтах, зонах вечной мерзлоты;

• при нормативной толщине стенки гололёда до 35 мм;

• на участках с высоким уровнем грунтовых вод и сезонным подтоплением;

• в зонах с высокой агрессивностью среды (промышленная зона, прибрежные районы с солёным воздухом).

Особенности фундамента СР3

Свайный ростверковый фундамент 3‑го типа:

• состоит из железобетонных свай увеличенного сечения (450×450 мм или 500×500 мм) и монолитного ростверка повышенной жёсткости;

• сваи погружаются до несущего слоя грунта (глубина 10–25 м);

• ростверк имеет увеличенную толщину (1000–1200 мм) и особо усиленное армирование (тройной каркас);

• изготавливается из бетона класса В35–В40 с добавками для повышения морозостойкости и водонепроницаемости;

• армируется пространственными каркасами с тройным армированием в зоне сопряжения со стойкой;

• снабжён особо усиленными анкерными болтами (диаметр 48–56 мм);

• предусматривает дренажную систему, гидроизоляцию и теплоизоляцию (в зонах вечной мерзлоты);

• допускает установку на подсыпку из щебня при слабых грунтах;

• может включать дополнительные сваи для усиления конструкции.

Монтаж опоры

Этапы установки:

1. Подготовка площадки: планировка территории, разметка мест установки, геологическое обследование грунта, устройство дренажной системы, при необходимости — термостабилизация грунтов.

2. Устройство фундамента СР3: погружение свай до несущего слоя, монтаж опалубки, армирование, бетонирование ростверка, установка анкерных болтов с контролем вертикальности.

3. Сборка секций: последовательное соединение секций с помощью фланцев, контроль вертикальности (допуск 1:2500).

4. Закрепление в грунте: установка собранной опоры на фундамент, фиксация анкерными болтами, затяжка с нормированным усилием (контроль динамометрическим ключом).

5. Монтаж оборудования: размещение антенн, кабелей, вспомогательного оборудования согласно проекту.

6. Контроль качества: проверка вертикальности, надёжности креплений, заземления, молниезащиты, работоспособности систем мониторинга.

7. Пусконаладочные работы: тестирование оборудования, проверка связи, калибровка систем мониторинга, настройка системы дистанционного контроля.

Преимущества конструкции

• Рекордная несущая способность — выдерживает экстремальные нагрузки (650 кН·м).

• Универсальность фундамента — подходит для самых сложных грунтов.

• Экстремальная морозостойкость — пригодна для арктических условий (до −60 °C).

• Долговечность — срок службы 70+ лет за счёт особо усиленного армирования и высококачественных материалов.

• Модульная конструкция — позволяет адаптировать высоту и компоновку под требования проекта.

• Надёжность — устойчивость к коррозии, перепадам температур, агрессивным средам.

• Безопасность — соответствие требованиям по молниезащите и заземлению.

• Интеллектуальность — возможность интеграции систем мониторинга состояния.

• Удобство обслуживания — предусмотрены лестницы и площадки для доступа к оборудованию.

Эксплуатация и обслуживание

Регулярные мероприятия:

• визуальный осмотр конструкции (1 раз в год);

• проверка креплений и фланцевых соединений (1 раз в 6 месяцев);

• контроль вертикальности опоры (1 раз в квартал, допуск 1:2500);

• осмотр антикоррозийного покрытия стальных элементов (1 раз в год, при обнаружении повреждений — восстановление);

• обслуживание установленного оборудования (согласно регламенту производителя);

• проверка заземления и молниезащиты (1 раз в год перед грозовым сезоном);

• обследование фундамента (1 раз в 2 года) — выявление трещин, коррозии арматуры, состояния гидроизоляции;

• контроль состояния дренажной системы (1 раз в год);

• считывание данных с систем мониторинга напряжения и деформации (1 раз в месяц);

• ревизия систем термостабилизации грунтов (для районов вечной мерзлоты, 1 раз в год).

•
