ОТС-36-400-ГС2

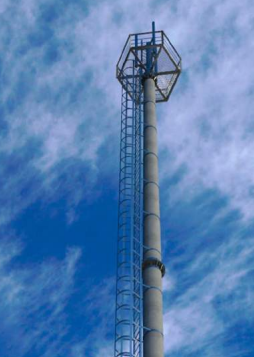

ОТС‑36‑400‑ГС2 — составная железобетонная опора для размещения телекоммуникационного оборудования и оборудования сотовой связи высотой 36 м, рассчитанная на изгибающий момент 400 кН·м на уровне нижнего фланца. Модификация «ГС2» предполагает установку на грибовидный столбчатый фундамент 2‑го типа по несущей способности — усиленный вариант для повышенных нагрузок и сложных условий эксплуатации.

Расшифровка маркировки

• ОТС — опора телекоммуникационная составная;

• 36 — высота опоры в метрах;

• 400 — расчётный изгибающий момент в кН·м (на уровне нижнего фланца);

• ГС2 — установка на грибовидный столбчатый фундамент 2‑го типа (усиленный).

Назначение

Опора предназначена для монтажа:

• антенно‑мачтовых сооружений с большим количеством разнотипного оборудования;

• базовых станций сотовой связи (2G/3G/4G/5G) с расширенным набором оборудования;

• радиорелейных линий дальней связи с тяжёлыми антеннами;

• комплексных систем видеонаблюдения с большим числом камер и серверов обработки данных;

• метеостанций с развёрнутым комплексом датчиков;

• систем экологического мониторинга с передачей данных в реальном времени;

• дополнительного оборудования (кабельные линии большого сечения, блоки питания повышенной мощности, системы освещения, молниезащиты, бесперебойного питания, климат‑контроля).

Конструктивные особенности

Опора состоит из отдельных железобетонных предварительно напряжённых секций, соединяемых торцевыми стальными фланцами с высокопрочными болтами.

Типы секций:

• ССн (нижняя секция): длина 9 680 мм, коническое сечение 650/560 мм — воспринимает максимальные нагрузки, имеет усиленное армирование и дополнительные рёбра жёсткости;

• ССп (промежуточные секции): длины 6 000, 7 500, 10 000 и 13 500 мм, цилиндрическое сечение 560 мм — обеспечивают гибкость компоновки;

• ССв (верхняя секция): длина 12 000 мм, коническое сечение 560/450 мм — адаптирована под монтаж тяжёлого оборудования, имеет дополнительные закладные детали для крепления.

Ключевые элементы конструкции:

• фланцевые соединения с высокопрочными болтами (класс прочности 10.9);

• закладные детали для крепления оборудования с усиленным армированием;

• технологические отверстия увеличенного диаметра для прокладки кабельных трасс большого сечения;

• усиленные площадки для монтажа оборудования с учётом ветровых нагрузок до V района;

• элементы заземления и молниезащиты (оцинкованные полосы сечением 4×40 мм);

• антикоррозийное покрытие стальных элементов (горячее цинкование 80–100 мкм);

• дополнительные рёбра жёсткости в зонах максимальных напряжений;

• закладные элементы для крепления лестниц и площадок обслуживания.

Технические характеристики

Условия применения

Опору можно устанавливать:

• в районах с температурой наиболее холодной пятидневки до −45 °C (северные регионы);

• в ветровых районах (IV–V) и типах местности (открытая, прибрежная зона, горные перевалы);

• на площадках с сейсмичностью до 8 баллов;

• в грунтах средней несущей способности (с усиленным фундаментом);

• при нормативной толщине стенки гололёда до 25 мм;

• на участках с высоким уровнем грунтовых вод (при гидроизоляции фундамента);

• в условиях промышленной агрессивной среды (при дополнительном антикоррозийном покрытии).

Особенности фундамента ГС2

Грибовидный столбчатый фундамент 2‑го типа:

• имеет увеличенные габариты опорной плиты (диаметр 2,2–2,8 м);

• изготавливается из бетона класса В25–В30;

• армируется пространственными каркасами с двойным армированием в зоне сопряжения со стойкой;

• снабжён усиленными анкерными болтами (диаметр 36–42 мм);

• обеспечивает повышенную устойчивость при значительных горизонтальных нагрузках;

• предусматривает дренажную систему для отвода грунтовых вод;

• допускает установку на подсыпку из щебня при слабых грунтах;

• включает гидроизоляционный слой для защиты от агрессивного воздействия грунтовых вод.

Монтаж опоры

Этапы установки:

1. Подготовка площадки: планировка территории, разметка мест установки, геологическое обследование грунта, устройство дренажной системы.

2. Устройство фундамента ГС2: монтаж опалубки, армирование, бетонирование фундамента, установка анкерных болтов с контролем вертикальности.

3. Сборка секций: последовательное соединение секций с помощью фланцев, контроль вертикальности (допуск 1:1500).

4. Закрепление в грунте: установка собранной опоры на фундамент, фиксация анкерными болтами, затяжка с нормированным усилием (контроль динамометрическим ключом).

5. Монтаж оборудования: размещение антенн, кабелей, вспомогательного оборудования согласно проекту.

6. Контроль качества: проверка вертикальности, надёжности креплений, заземления, молниезащиты.

7. Пусконаладочные работы: тестирование оборудования, проверка связи, калибровка систем мониторинга.

Преимущества конструкции

• Высокая несущая способность — выдерживает значительные ветровые, гололёдные и сейсмические нагрузки (400 кН·м).

• Универсальность — подходит для различных климатических зон и типов местности.

• Морозостойкость — пригодна для эксплуатации в суровых климатических условиях (до −45 °C).

• Долговечность — срок службы 55+ лет за счёт усиленного армирования и высококачественных материалов.

• Модульная конструкция — позволяет адаптировать высоту и компоновку под требования проекта.

• Надёжность — устойчивость к коррозии, перепадам температур, агрессивным средам.

• Безопасность — соответствие требованиям по молниезащите и заземлению для высоких сооружений.

• Удобство обслуживания — предусмотрены лестницы и площадки для доступа к оборудованию.

Эксплуатация и обслуживание

Регулярные мероприятия:

• визуальный осмотр конструкции (1 раз в год);

• проверка креплений и фланцевых соединений (1 раз в 6 месяцев);

• контроль вертикальности опоры (1 раз в квартал, допуск 1:1500);

• осмотр антикоррозийного покрытия стальных элементов (1 раз в год, при обнаружении повреждений — восстановление);

• обслуживание установленного оборудования (согласно регламенту производителя);

• проверка заземления и молниезащиты (1 раз в год перед грозовым сезоном);

• обследование фундамента (1 раз в 2 года) — выявление трещин, коррозии арматуры, состояния гидроизоляции;

• контроль состояния дренажной системы (1 раз в год).

Транспортировка и хранение

• Транспортировка: секции перевозят в горизонтальном положении на специальных платформах, фиксируют от смещения. Для длинномерных секций используют тралы с регулируемыми опорами.

• Хранение: складируют штабелями на ровной площадке с прокладками между секциями (высота штабеля — не более 2,0 м). Нижний ряд — на сплошных подкладках с дренажными канавками.

• Погрузка/разгрузка: выполняют краном с мягкими стропами, избегая ударов и изгибов. Контроль положения центра тяжести при перемещении.

•
