ОТС-36-500-СР2

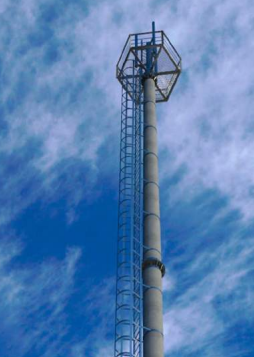

ОТС‑36‑500‑СР2 — усиленная составная железобетонная опора высотой 36 м с расчётным изгибающим моментом 500 кН·м. Модель с маркировкой «СР2» предусматривает установку на усиленный свайный ростверковый фундамент 2‑го типа. Конструкция разработана для размещения тяжёлого телекоммуникационного оборудования в сложных климатических и грунтовых условиях.

Уникальные преимущества модели

ОТС‑36‑500‑СР2 превосходит аналоги по комплексу параметров:

• повышенная несущая способность (500 кН·м) — выдерживает экстремальные ветровые и гололёдные нагрузки;

• адаптивность к сложным грунтам — свайный фундамент обеспечивает устойчивость на слабых, водонасыщенных, пучинистых грунтах;

• модульная конструкция — упрощает логистику и монтаж в труднодоступных районах;

• долговечность — срок службы 60+ лет за счёт усиленного армирования и защитных покрытий;

• интеграция с системами мониторинга — закладные элементы позволяют установить датчики контроля нагрузок, деформаций и наклона;

• универсальность применения — подходит для размещения разнотипного оборудования (антенны, камеры, метеодатчики и т. д.);

• снижение эксплуатационных затрат — антикоррозийные покрытия и мониторинг предотвращают аварийные ситуации.

Расшифровка маркировки

• ОТС — опора телекоммуникационная составная;

• 36 — высота опоры в метрах;

• 500 — расчётный изгибающий момент в кН·м (на уровне нижнего фланца);

• СР2 — установка на свайный ростверковый фундамент 2‑го типа (усиленный).

Ключевые сферы применения

Опора востребована в проектах, где критичны высота размещения оборудования и устойчивость к внешним нагрузкам:

• развёртывание сетей 4G/5G с антеннами MIMO и массивными антенными решётками;

• организация магистральных радиорелейных линий связи между удалёнными объектами;

• создание узлов связи в зонах с экстремальными ветровыми нагрузками (степи, побережья, горные перевалы);

• строительство базовых станций в районах с сезонным подтоплением или высоким уровнем грунтовых вод;

• монтаж комплексных систем безопасности (видеонаблюдение, датчики ЧС, метеостанции) на промышленных объектах;

• обеспечение связью труднодоступных территорий (тайга, тундра, горные районы);

• размещение оборудования для экологического мониторинга и передачи данных в реальном времени.

Конструктивные особенности

Секционная система:

• ССн (нижняя секция): длина 9 680 мм, коническое сечение 650/560 мм — воспринимает максимальные нагрузки, имеет усиленное армирование и дополнительные рёбра жёсткости;

• ССп (промежуточные секции): длины 6 000, 7 500, 10 000 и 13 500 мм, цилиндрическое сечение 560 мм — обеспечивают гибкость компоновки;

• ССв (верхняя секция): длина 12 000 мм, коническое сечение 560/450 мм — адаптирована под монтаж тяжёлого оборудования, имеет дополнительные закладные детали для крепления.

Инновационные элементы конструкции:

• фланцевые соединения с высокопрочными болтами (класс прочности 10.9) и антикоррозийным покрытием;

• интегрированные кабельные трассы с защитными кожухами;

• площадки обслуживания с противоскользящим покрытием;

• система молниезащиты с вертикальными токоотводами;

• закладные детали для датчиков наклона и деформации;

• усиленные кронштейны для тяжёлых антенн и оборудования;

• технологические отверстия увеличенного диаметра для прокладки кабельных трасс большого сечения.

Технические характеристики

Параметр Значение Обоснование выбора Высота (надземная часть) 36 м Оптимальная высота для покрытия больших территорий и преодоления препятствий Расчётный изгибающий момент 500 кН·м Выдерживает ветровые нагрузки до V района и гололёд до 30 мм Материал секций Предварительно напряжённый железобетон (класс В40) Высокая прочность при знакопеременных нагрузках Армирование Напрягаемая арматура Ат‑VI, ненапрягаемая А‑I/А‑III Устойчивость к усталостным разрушениям Морозостойкость бетона F300 Эксплуатация при температурах до −45 °C Водонепроницаемость бетона W8 Защита от агрессивного воздействия грунтовых вод Сейсмостойкость До 8 баллов Работа в сейсмически активных зонах Срок службы 60+ лет Снижение затрат на замену и ремонт инфраструктуры Антикоррозийная защита Горячее цинкование 80–100 мкм Защита стальных элементов от коррозии

Особенности фундамента СР2

Усиленный свайный ростверк обеспечивает устойчивость в сложных условиях:

• сваи сечением 400×400 мм погружаются на глубину 8–15 м до несущего слоя;

• ростверк толщиной 700–900 мм с двойным армированием распределяет нагрузки;

• анкерные болты диаметром 42 мм фиксируют опору с контролем момента затяжки;

• дренажная система отводит грунтовые воды от основания;

• гидроизоляция защищает бетон от коррозии;

• термостабилизация грунтов (опционально) для районов вечной мерзлоты;

• возможность установки дополнительных свай для усиления конструкции.

Этапы монтажа

1. Подготовка площадки: разметка, планировка, геологическое обследование, устройство дренажа.

2. Устройство фундамента: погружение свай, монтаж опалубки, армирование, бетонирование ростверка, установка анкеров.

3. Сборка секций: последовательное соединение фланцев, контроль вертикальности (допуск 1:1500).

4. Закрепление опоры: фиксация болтами с динамометрическим контролем.

5. Монтаж оборудования: установка антенн, прокладка кабелей, монтаж площадок обслуживания.

6. Контроль качества: проверка заземления, молниезащиты, работы датчиков мониторинга.

7. Пусконаладка: тестирование связи, калибровка систем.

Эксплуатация и обслуживание

График регламентных работ:

• ежеквартальный контроль вертикальности (допуск 1:1500) и состояния фланцев;

• ежегодный осмотр антикоррозийного покрытия, заземления, дренажной системы;

• раз в 2 года — обследование фундамента (трещины, коррозия арматуры);

• перед грозовым сезоном — проверка молниезащиты;

• ежемесячное считывание данных с датчиков мониторинга (при наличии);

• ревизия дренажной системы (1 раз в год).
