ОТС-40-570-СР5

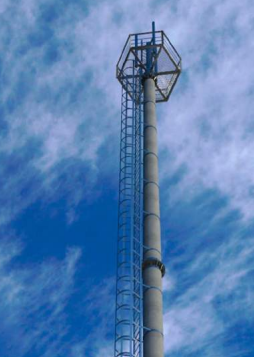

ОТС‑40‑570‑СР5 — сверхмощная составная железобетонная опора высотой 40 м с расчётным изгибающим моментом 570 кН·м. Модель с маркировкой «СР5» предусматривает установку на максимально усиленный свайный ростверковый фундамент 5‑го типа — конфигурацию для работы в самых жёстких условиях эксплуатации. Конструкция разработана для размещения тяжёлого телекоммуникационного оборудования при экстремальных нагрузках.

Уникальные преимущества модели

ОТС‑40‑570‑СР5 превосходит аналоги по комплексу параметров:

• рекордная высота (40 м) — обеспечивает покрытие больших территорий, позволяет преодолевать рельефные препятствия и здания;

• высокая несущая способность (570 кН·м) — выдерживает ветровые нагрузки до V района, гололёд до 35 мм и сейсмичность до 9 баллов;

• максимальная устойчивость к сложным грунтам — фундамент 5‑го типа гарантирует надёжность на слабых, водонасыщенных, пучинистых, просадочных грунтах, в зонах вечной мерзлоты и сейсмически активных районах;

• модульная конструкция — упрощает логистику и монтаж в труднодоступных районах (горы, тайга, тундра, арктические зоны);

• исключительная долговечность — срок службы 75+ лет за счёт особо усиленного армирования и многоуровневой защиты от коррозии;

• интеграция с интеллектуальными системами мониторинга — закладные элементы позволяют установить датчики контроля нагрузок, деформаций, наклона, температуры, состояния фундамента и грунта;

• универсальность применения — подходит для размещения разнотипного оборудования (антенны 2G/3G/4G/5G, радиорелейные линии, системы видеонаблюдения, метеостанции, системы экологического мониторинга);

• снижение эксплуатационных затрат — антикоррозийные покрытия и мониторинг предотвращают аварийные ситуации и минимизируют необходимость ремонта.

Расшифровка маркировки

• ОТС — опора телекоммуникационная составная;

• 40 — высота опоры в метрах;

• 570 — расчётный изгибающий момент в кН·м (на уровне нижнего фланца);

• СР5 — установка на свайный ростверковый фундамент 5‑го типа (максимально усиленный).

Ключевые сферы применения

Опора востребована в проектах, где критичны высота размещения оборудования и устойчивость к внешним нагрузкам:

• развёртывание сетей 5G с антеннами MIMO и массивными антенными решётками в зонах с экстремальными ветровыми нагрузками;

• организация магистральных радиорелейных линий связи между удалёнными объектами в труднодоступных районах;

• создание узлов связи в районах с сезонным подтоплением, высоким уровнем грунтовых вод или вечной мерзлотой;

• строительство базовых станций в сейсмически активных зонах (до 9 баллов);

• монтаж комплексных систем безопасности (видеонаблюдение, датчики ЧС, метеостанции) на промышленных объектах в Арктике и Субарктике;

• обеспечение связью труднодоступных территорий (горные районы, тайга, тундра, побережья);

• размещение оборудования для экологического мониторинга и передачи данных в реальном времени в экстремальных условиях;

• стратегические объекты, требующие максимальной надёжности связи (военные базы, космодромы, научные станции);

• объекты критической инфраструктуры (аэропорты, морские порты, нефте- и газопроводы).

Конструктивные особенности

Секционная система:

• ССн (нижняя секция): длина 10 680 мм, коническое сечение 700/600 мм — воспринимает максимальные нагрузки, имеет тройное армирование, дополнительные рёбра жёсткости и закладные детали для крепления фундамента;

• ССп (промежуточные секции): длины 6 000, 7 500, 10 000 и 13 500 мм, цилиндрическое сечение 600 мм — обеспечивают гибкость компоновки;

• ССв (верхняя секция): длина 12 000 мм, коническое сечение 600/500 мм — адаптирована под монтаж тяжёлого оборудования, имеет дополнительные закладные детали, площадки для антенн и кабельные каналы.

Инновационные элементы конструкции:

• фланцевые соединения с высокопрочными болтами (класс прочности 12.9) и многослойным антикоррозийным покрытием;

• интегрированные кабельные трассы с защитными кожухами и системой термостабилизации (для районов вечной мерзлоты);

• площадки обслуживания с противоскользящим покрытием и защитными ограждениями;

• система молниезащиты с вертикальными токоотводами и заземляющим контуром;

• закладные детали для датчиков наклона, деформации, температуры и влажности;

• усиленные кронштейны для тяжёлых антенн и оборудования с демпфирующими элементами;

• технологические отверстия увеличенного диаметра для прокладки кабельных трасс большого сечения;

• дополнительные рёбра жёсткости в зонах максимальных напряжений;

• элементы для крепления лестниц и площадок обслуживания;

• системы отвода конденсата и вентиляции внутренних полостей.

Технические характеристики

Параметр Значение Обоснование выбора Высота (надземная часть) 40 м Максимальное покрытие территорий, преодоление препятствий Расчётный изгибающий момент 570 кН·м Выдерживает ветровые нагрузки до V района и гололёд до 35 мм Материал секций Предварительно напряжённый железобетон (класс В50) Максимальная прочность при знакопеременных нагрузках Армирование Напрягаемая арматура Ат‑VII, К‑19; ненапрягаемая А‑I/А‑III Устойчивость к усталостным разрушениям и экстремальным нагрузкам Морозостойкость бетона F400 Эксплуатация при температурах до −60 °C Водонепроницаемость бетона W12 Защита от агрессивного воздействия грунтовых вод и морской среды Сейсмостойкость До 9 баллов Работа в сейсмически активных зонах Срок службы 75+ лет Снижение затрат на замену и ремонт инфраструктуры Антикоррозийная защита Горячее цинкование 150–200 мкм + полимерное покрытие Максимальная защита стальных элементов от коррозии

Особенности фундамента СР5

Максимально усиленный свайный ростверк обеспечивает устойчивость в экстремальных условиях:

• сваи сечением 600×600 мм или 700×700 мм погружаются на глубину 15–30 м до несущего слоя;

• ростверк толщиной 1500–1800 мм с тройным армированием распределяет нагрузки;

• анкерные болты диаметром 64–72 мм фиксируют опору с контролем момента затяжки;

• дренажная система отводит грунтовые воды от основания;

• гидроизоляция защищает бетон от коррозии;

• термостабилизация грунтов (опционально) для районов вечной мерзлоты;

• возможность установки дополнительных свай для усиления конструкции;

• датчики контроля состояния грунта и фундамента (опционально);

• усиленная дренажная система с автоматическим контролем уровня воды;

• резервные анкерные крепления для аварийных ситуаций.

Вывод

ОТС‑40‑570‑СР5 — флагманская модель в линейке телекоммуникационных опор, созданная для работы в экстремальных условиях. Её ключевые преимущества:

• рекордная высота (40 м);

• высокая несущая способность (570 кН·м);

• экстремальная морозостойкость (до −60 °C);

• сейсмостойкость до 9 баллов;

• устойчивость к самым сложным грунтам и климатическим условиям;

• интеграция с интеллектуальными системами мониторинга;

• модульность и масштабируемость конструкции;

• максимальная долговечность (75+ лет).

Опора идеально подходит для:

• арктических регионов и районов вечной мерзлоты;

• горных районов с сильными ветрами и сейсмической активностью;

• прибрежных зон с агрессивной морской средой;

• промышленных территорий с высокой нагрузкой на инфраструктуру;

• стратегических объектов, требующих максимальной надёжности связи;

• зон стихийных бедствий и чрезвычайных ситуаций, где необходима устойчивая связь.

Конструкция минимизирует эксплуатационные риски и затраты, обеспечивая бесперебойную работу телекоммуникационной инфраструктуры на десятилетия.
