ССп 100-330

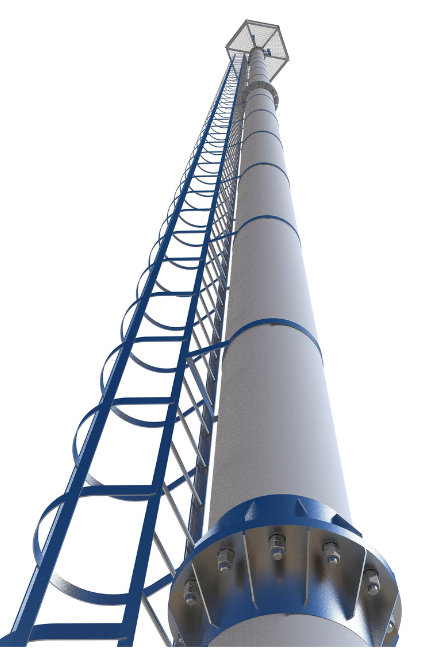

ССп 100-330 — железобетонная секция стойки промежуточного типа для сборных опор телекоммуникационных сооружений и оборудования сотовой связи. Изделие производится согласно технической документации (чертёж 2020-310/10‑КЖ) и предназначено для формирования опор высотой 30, 36 и 40 м [1][2].

Уникальность модели: ключевые отличия от аналогов
ССп 100-330 выделяется среди других секций серии благодаря сочетанию значительной длины, умеренной несущей способности и экономичности:

длина 10 000 мм — позволяет сократить количество стыков при формировании опор, повышая общую жёсткость конструкции;

цилиндрическое сечение 560 мм — обеспечивает равномерное распределение нагрузок по всей длине секции;

стальные фланцы с рёбрами жёсткости — гарантируют надёжное соединение секций между собой и с фундаментом;

несущая способность (индекс «330») — подходит для зон с умеренными ветровыми и весовыми нагрузками, оптимальна для большинства типовых проектов;

уменьшенный расход стали (437,4 кг) — по сравнению с более нагруженными модификациями (например, ССп 100-410), что снижает стоимость изделия;

марка бетона С35/45 — обеспечивает повышенную прочность и долговечность конструкции;

морозостойкость F300 — подходит для эксплуатации в суровых климатических условиях, включая регионы с температурой до −40
∘
C;

водонепроницаемость W8 — защищает от воздействия влаги и коррозии арматуры;

масса 3,05 т — баланс между устойчивостью опоры и удобством транспортировки/монтажа [1][2].

Расшифровка маркировки
Обозначение ССп 100-330 содержит следующую информацию:

СС — секция стойки;

п — промежуточная (используется для наращивания высоты опоры между нижней и верхней секциями);

100 — длина секции в дециметрах (10 000 мм);

330 — несущая способность или условный индекс проекта [1].

Технические характеристики
Параметр    Значение
Длина    10 000 мм
Сечение    560 мм (цилиндрическое)
Масса    3,05 т
Объём бетона    1,14 м³
Марка бетона    С35/45
Расход стали    437,4 кг
Морозостойкость    F300
Водонепроницаемость    W8
Конструктивные особенности
торцевые стальные фланцы — предназначены для соединения секций в единую опору;

закладные обоймы — основа фланцевого соединения;

опорные пластины — приварены к обоймам, обеспечивают жёсткость узла;

рёбра жёсткости — усиливают фланцы, предотвращают деформацию при нагрузках;

арматурный каркас — пространственная конструкция из стали А400 и проволоки А500, обеспечивающая прочность на изгиб и растяжение;

защитный слой бетона — толщина не менее 20 мм, предохраняет арматуру от коррозии;

монтажные петли — обеспечивают безопасный подъём и позиционирование секции при монтаже;

центрирующие элементы во фланцах — упрощают стыковку секций, гарантируя точное совпадение осей [1].

Материалы и технологии производства
При изготовлении используются:

бетон: тяжёлый класса С35/45 с пластифицирующими и ускоряющими твердение добавками;

продольная арматура: стержни из стали А400 — повышают сопротивление растягивающим нагрузкам;

поперечное армирование: спирали из проволоки класса А500 — предотвращают образование трещин при динамических воздействиях;

металлические фланцы: изготавливаются из конструкционной стали, проходят антикоррозионную обработку (грунтование или фосфатирование) перед монтажом в опалубку [1].

Преимущества перед аналогами
сокращение количества стыков — большая длина секции уменьшает число соединений в опоре, повышая её жёсткость и устойчивость;

долговечность — срок службы превышает 40 лет благодаря высокой морозостойкости (F300) и водонепроницаемости (W8);

экономичность — уменьшенный расход стали снижает стоимость без ущерба для прочности;

универсальность — подходит для формирования опор разной высоты (30–40 м) и конфигурации;

адаптивность к климату — сохраняет несущую способность в широком диапазоне температур;

технологичность монтажа — фланцевые соединения ускоряют сборку по сравнению с монолитными опорами;

гибкость проектирования — возможность комбинировать секции разной длины и несущей способности для конкретных задач [1][2].

Область применения
Секции ССп 100-330 используются для:

создания сборных опор под телекоммуникационное оборудование;

монтажа конструкций для сотовой радиотелефонной связи;

строительства антенно‑мачтовых сооружений;

формирования опор высотой 30, 36 и 40 м (с учётом надземной части фундамента);

установки в регионах с суровыми климатическими условиями;

объектов с умеренными нагрузками, где не требуется максимальная несущая способность, но важна надёжность и экономичность [1][2].

Особенности монтажа
подготовка фундамента: установка анкерных баз с болтовыми выпусками (столчатые грибовидные или свайно‑ростверковые фундаменты);

монтаж нижней секции: закрепление через опорный фланец к анкерным болтам фундамента;

стыковка секций: последовательное соединение ССп 100-330 через фланцы с использованием высокопрочных болтов (М30-110.98 или М30-105.98 по ГОСТ 7798-70);

выверка вертикали: контроль отклонения не более 1 % от высоты опоры;

затяжка болтовых соединений: момент затяжки согласно проектной документации;

установка верхней секции (ССв): монтаж конической секции длиной 12 000 мм;

крепление оборудования: монтаж антенн, кабелей и вспомогательных конструкций согласно проекту [1].

Нормы контроля качества
При приёмке проверяются:

прочность бетона (не ниже класса С35/45);

соответствие арматурного каркаса проекту;

точность геометрических размеров (допуски: длина ±20 мм, сечение ±10 мм);

толщина защитного слоя бетона (не менее 20 мм);

качество сварных швов на фланцах;

отсутствие трещин шириной более 0,1 мм;

состояние поверхности (раковины не шире 15 мм, околы бетона не глубже 15 мм) [1].
