ССп 75-330

ССп 75-330 — железобетонная секция стойки промежуточного типа для сборных опор телекоммуникационных сооружений и оборудования сотовой связи. Изделие производится согласно технической документации (чертёж 2020-310/10‑КЖ) и предназначено для формирования опор высотой 30, 36 и 40 м [1][2].

Уникальность модели: ключевые отличия

ССп 75-330 выделяется среди аналогичных секций благодаря сочетанию прочности, долговечности и продуманной конструкции:

• оптимальная длина 7 500 мм — позволяет гибко формировать опоры разной высоты, минимизируя количество стыков;

• цилиндрическое сечение 560 мм — обеспечивает равномерное распределение нагрузок по всей длине секции;

• стальные фланцы с рёбрами жёсткости — гарантируют надёжное соединение секций между собой и с фундаментом;

• высокая морозостойкость F300 — подходит для эксплуатации в суровых климатических условиях;

• марка бетона С 35/45 — обеспечивает повышенную прочность и долговечность конструкции;

• водонепроницаемость W8 — защищает от воздействия влаги и коррозии арматуры [1][2].

Расшифровка маркировки

Обозначение ССп 75-330 содержит следующую информацию:

• СС — секция стойки;

• п — промежуточная (используется для наращивания высоты опоры между нижней и верхней секциями);

• 75 — длина секции в дециметрах (7 500 мм);

• 330 — несущая способность или условный индекс проекта [1].

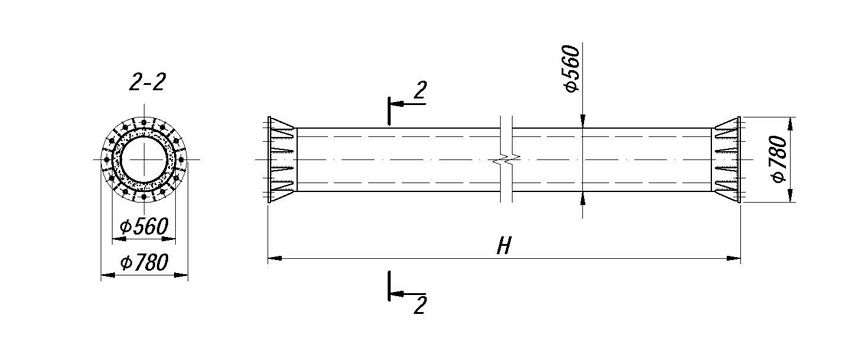

Технические характеристики

Конструктивные особенности

1. торцевые стальные фланцы — предназначены для соединения секций в единую опору;

2. закладные обоймы — основа фланцевого соединения;

3. опорные пластины — приварены к обоймам, обеспечивают жёсткость узла;

4. рёбра жёсткости — усиливают фланцы, предотвращают деформацию при нагрузках;

5. арматурный каркас — пространственная конструкция из стали А400 и проволоки А500, обеспечивающая прочность на изгиб и растяжение;

6. защитный слой бетона — толщина не менее 20 мм, предохраняет арматуру от коррозии [1].

Материалы и технологии производства

При изготовлении используются:

• бетон: тяжёлый класса С 35/45 с добавками для повышения пластичности и ускорения твердения;

• продольная арматура: стержни из стали А400 — повышают сопротивление растягивающим нагрузкам;

• поперечное армирование: спирали из проволоки класса А500 — предотвращают образование трещин при динамических воздействиях;

• металлические фланцы: изготавливаются из конструкционной стали, проходят антикоррозионную обработку (грунтование или фосфатирование) перед монтажом в опалубку [1].

Преимущества перед аналогами

• надёжность соединения — фланцевая конструкция обеспечивает жёсткость и устойчивость опоры;

• долговечность — срок службы превышает 40 лет благодаря высокой морозостойкости (F300) и водонепроницаемости (W8);

• универсальность — подходит для формирования опор разной высоты (30–40 м) и конфигурации;

• адаптивность к климату — сохраняет несущую способность при температурах до −40 ∘
  C и ниже;

• технологичность монтажа — фланцевые соединения ускоряют сборку по сравнению с монолитными опорами;

• экономичность — возможность комбинировать секции разной длины снижает затраты на проектирование и строительство [1][2].

Область применения

Секции ССп 75-330 используются для:

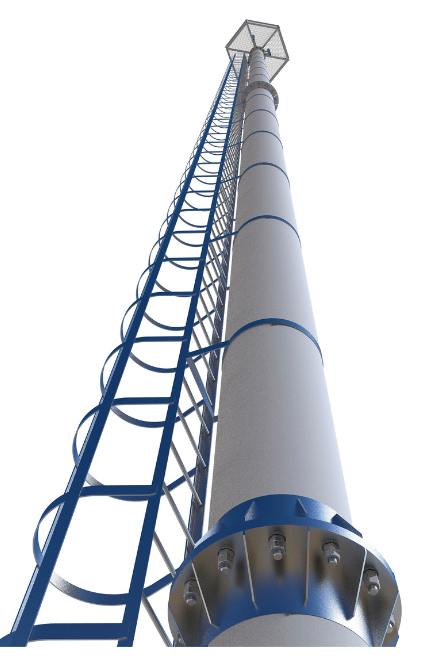

• создания сборных опор под телекоммуникационное оборудование;

• монтажа конструкций для сотовой радиотелефонной связи;

• строительства антенно‑мачтовых сооружений;

• формирования опор высотой 30, 36 и 40 м (с учётом надземной части фундамента);

• установки в регионах с суровыми климатическими условиями [1][2].

Особенности монтажа

1. подготовка фундамента: установка анкерных баз с болтовыми выпусками (столчатые грибовидные или свайно‑ростверковые фундаменты);

2. монтаж нижней секции: закрепление через опорный фланец к анкерным болтам фундамента;

3. стыковка секций: последовательное соединение ССп 75-410 через фланцы с использованием высокопрочных болтов;

4. выверка вертикали: контроль отклонения не более 1 % от высоты опоры;

5. затяжка болтовых соединений: момент затяжки согласно проектной документации;

6. установка верхней секции (ССв): монтаж конической секции длиной 12 000 мм;

7. крепление оборудования: монтаж антенн, кабелей и вспомогательных конструкций согласно проекту [1].

Нормы контроля качества

При приёмке проверяются:

• прочность бетона (не ниже класса С 35/45);

• соответствие арматурного каркаса проекту;

• точность геометрических размеров (допуски: длина ±20 мм, сечение ±10 мм);

• толщина защитного слоя бетона (не менее 20 мм);

• качество сварных швов на фланцах;

• отсутствие трещин шириной более 0,1 мм;

• состояние поверхности (раковины не шире 15 мм, околы бетона не глубже 15 мм) [1].

Рекомендации для заказчика

• запросите паспорт изделия с указанием даты выпуска, партии и результатов заводских испытаний;

• проверьте наличие сертификатов соответствия проектной документации (чертёж 2020-310/10-КЖ);

• согласуйте тип фундамента с учётом грунтовых условий и ветровых нагрузок региона;

• обеспечьте условия хранения до монтажа: складирование на ровной площадке с прокладками между секциями;

• при транспортировке используйте спецтранспорт с фиксацией секций во избежание повреждений фланцев [1].
