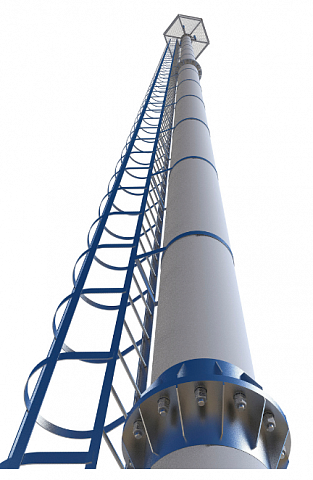

ССв 120-300

ССв 120-300 — железобетонная секция стойки верхнего типа для сборных опор телекоммуникационных сооружений и оборудования сотовой связи. Изделие производится согласно технической документации (чертёж 2020-310/10‑КЖ) и предназначено для формирования опор высотой 30, 36 и 40 м [1][2].

Уникальность модели: ключевые отличия от аналогов
ССв 120-300 выделяется среди других секций серии благодаря сочетанию конической формы, оптимальной несущей способности и продуманной конструкции:

длина 12 000 мм — позволяет сформировать верхнюю часть опоры достаточной высоты для размещения оборудования;

коническое сечение (560/450 мм) — обеспечивает снижение массы конструкции к вершине при сохранении прочности у основания;

несущая способность (индекс «300») — рассчитана на умеренные нагрузки от антенного оборудования и ветровых воздействий;

стальные фланцы с рёбрами жёсткости — гарантируют надёжное соединение с промежуточными секциями (ССп);

марка бетона С35/45 — обеспечивает повышенную прочность и долговечность конструкции;

расход стали 493,0 кг — оптимальный баланс между прочностью и стоимостью;

морозостойкость F300 — подходит для эксплуатации в суровых климатических условиях, включая регионы с температурой до −40
∘
C;

водонепроницаемость W8 — защищает от воздействия влаги и коррозии арматуры;

масса 3,3 т — обеспечивает устойчивость верхней части опоры при сохранении приемлемых затрат на транспортировку и монтаж [1][2].

Расшифровка маркировки
Обозначение ССв 120-300 содержит следующую информацию:

СС — секция стойки;

в — верхняя (устанавливается в верхней части опоры, предназначена для монтажа антенного и телекоммуникационного оборудования);

120 — длина секции в дециметрах (12 000 мм);

300 — несущая способность или условный индекс проекта [1].

Технические характеристики
Параметр    Значение
Длина    12 000 мм
Сечение    коническое, 560/450 мм (у основания/на вершине)
Масса    3,3 т
Объём бетона    1,21 м³
Марка бетона    С35/45
Расход стали    493,0 кг
Морозостойкость    F300
Водонепроницаемость    W8
Конструктивные особенности
нижний стальной фланец — предназначен для соединения с промежуточной секцией (ССп) через болтовое крепление;

верхний монтажный узел — оборудован элементами для крепления антенного оборудования, кронштейнов и кабельных трасс;

закладные обоймы — основа фланцевого соединения;

опорные пластины — приварены к обоймам, обеспечивают жёсткость узла;

рёбра жёсткости — усиливают фланцы, предотвращают деформацию при нагрузках;

арматурный каркас — пространственная конструкция из стали А400 и проволоки А500, обеспечивающая прочность на изгиб и растяжение;

защитный слой бетона — толщина не менее 20 мм, предохраняет арматуру от коррозии;

монтажные петли — обеспечивают безопасный подъём и позиционирование секции при монтаже;

центрирующие элементы во фланцах — упрощают стыковку секций, гарантируя точное совпадение осей [1].

Материалы и технологии производства
При изготовлении используются:

бетон: тяжёлый класса С35/45 с пластифицирующими и ускоряющими твердение добавками;

продольная арматура: стержни из стали А400 — повышают сопротивление растягивающим нагрузкам;

поперечное армирование: спирали из проволоки класса А500 — предотвращают образование трещин при динамических воздействиях;

металлические фланцы: изготавливаются из конструкционной стали, проходят антикоррозионную обработку (грунтование или фосфатирование) перед монтажом в опалубку [1].

Преимущества перед аналогами
оптимальная форма — коническое сечение снижает массу верхней части опоры без потери прочности;

долговечность — срок службы превышает 40 лет благодаря высокой морозостойкости (F300) и водонепроницаемости (W8);

надёжность крепления оборудования — верхний узел спроектирован для монтажа антенн и кабелей;

универсальность — подходит для формирования опор разной высоты (30–40 м) и конфигурации;

адаптивность к климату — сохраняет несущую способность в широком диапазоне температур;

технологичность монтажа — фланцевые соединения ускоряют сборку по сравнению с монолитными опорами;

гибкость проектирования — возможность комбинировать с секциями разной длины и несущей способности [1][2].

Область применения
Секции ССв 120-300 используются для:

создания сборных опор под телекоммуникационное оборудование;

монтажа конструкций для сотовой радиотелефонной связи;

строительства антенно‑мачтовых сооружений;

формирования опор высотой 30, 36 и 40 м (с учётом надземной части фундамента);

установки в регионах с умеренными и суровыми климатическими условиями;

объектов с умеренными нагрузками в верхней части опоры, где важна лёгкость конструкции и удобство монтажа оборудования [1][2].

Особенности монтажа
подготовка: установка и выверка промежуточных секций (ССп) с контролем вертикальности;

монтаж верхней секции: подъём ССв 120-300 краном и стыковка нижнего фланца с верхней частью промежуточной секции через высокопрочные болты (М30-110.98 или М30-105.98 по ГОСТ 7798-70);

выверка вертикали: контроль отклонения не более 1 % от высоты опоры;

затяжка болтовых соединений: момент затяжки согласно проектной документации;

крепление оборудования: монтаж антенн, кабельных трасс, молниеотводов и вспомогательных конструкций на верхний монтажный узел согласно проекту [1].

Нормы контроля качества
При приёмке проверяются:

прочность бетона (не ниже класса С35/45);

соответствие арматурного каркаса проекту;

точность геометрических размеров (допуски: длина ±20 мм, сечение ±10 мм);

толщина защитного слоя бетона (не менее 20 мм);

качество сварных швов на фланцах;

отсутствие трещин шириной более 0,1 мм;

состояние поверхности (раковины не шире 15 мм, околы бетона не глубже 15 мм) [1].
