ЦС56.11-1

Расшифровка маркировки: что скрывается за кодом

Обозначение ЦС56.11-1 содержит следующую информацию:

• Ц — метод изготовления: центрифугирование, обеспечивающее высокую плотность и однородность бетона;

• С — тип изделия: свая;

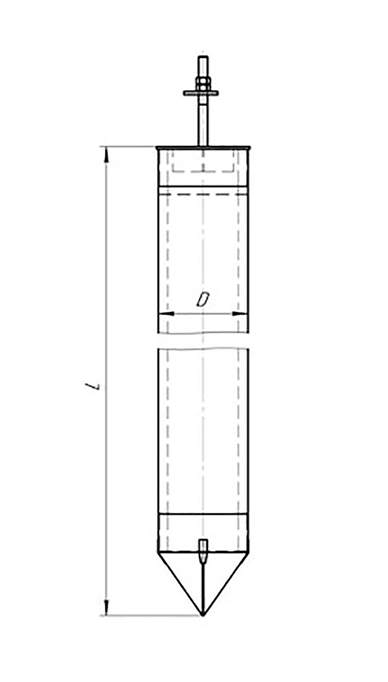

• 56 — диаметр ствола в сантиметрах (560 мм), подобранный для оптимального распределения нагрузок от опор ВЛ;

• 11 — длина в метрах (11 000 мм), позволяющая достичь устойчивых слоёв грунта без избыточного заглубления;

• 1 — вариант армирования: базовая схема, рассчитанная на стандартные грунтовые условия и нагрузки [1][3].

Конструктивные особенности: инженерное совершенство

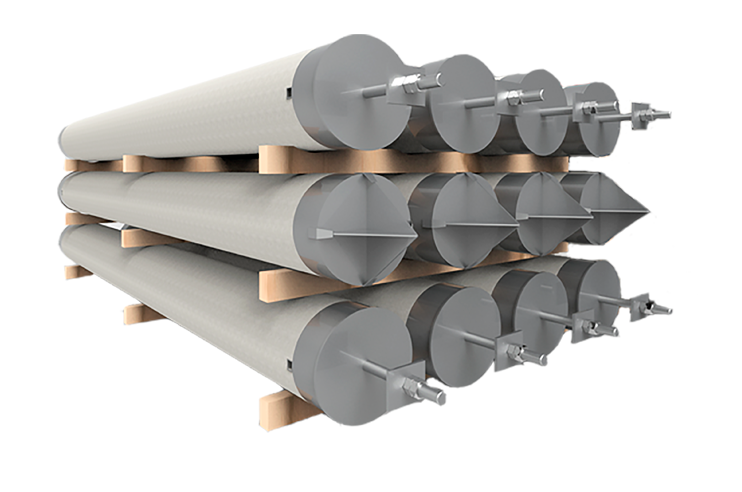

ЦС56.11-1 выделяется рядом конструктивных решений, повышающих её эксплуатационные качества:

• заострённый нижний конец — снижает сопротивление грунта при погружении, ускоряя монтаж и снижая энергозатраты;

• центробежно уплотнённый бетон — технология центрифугирования обеспечивает равномерную плотность по всему объёму, исключая образование пустот и раковин;

• защитный бетонный слой толщиной 18 мм — предохраняет арматуру от коррозии и механических повреждений;

• строповочные петли — выполнены из арматуры класса А‑I, обеспечивают безопасный подъём и позиционирование при монтаже;

• закладные детали (Звено Ц 56.11-1, М 39, М 36) — позволяют надёжно фиксировать элементы опор ВЛ или ростверки [1].

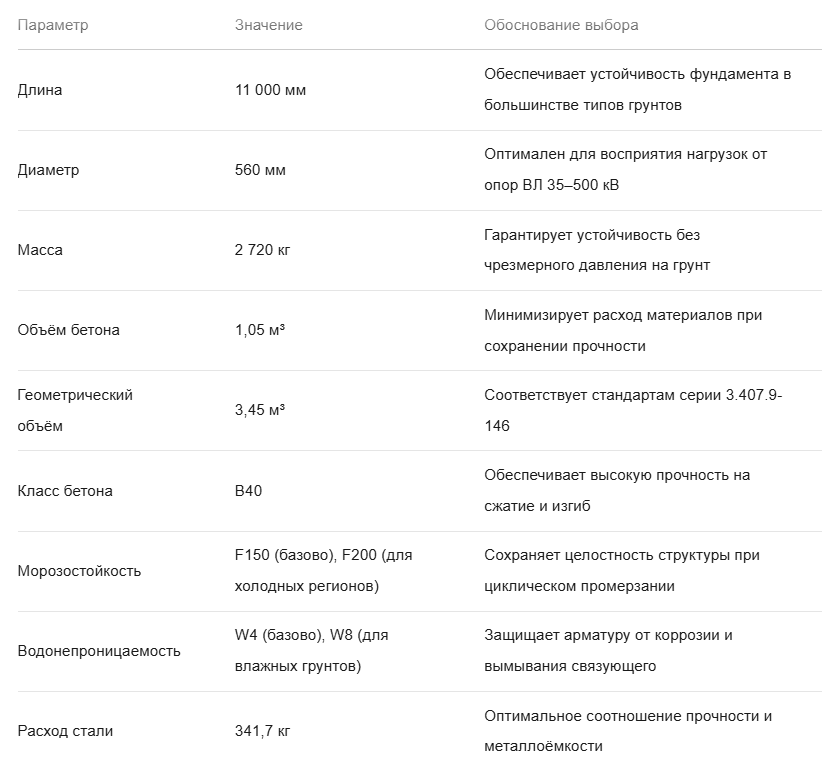

Технические характеристики

Материалы и технологии производства

При изготовлении используются:

• бетон: тяжёлый или мелкозернистый класса В40 с добавками для повышения пластичности и ускорения твердения;

• продольная арматура: предварительно напряжённые стержни из стали А400 — повышают сопротивление растягивающим нагрузкам;

• поперечное армирование: спирали из проволоки класса А500 — предотвращают образование трещин при динамических воздействиях;

• антикоррозионные покрытия: фосфатирование или грунтование металлических элементов перед бетонированием [1].

Преимущества перед аналогами

1. Высокая несущая способность — благодаря классу бетона В40 и усиленному армированию.

2. Долговечность — срок службы превышает 50 лет за счёт высокой плотности бетона и защиты арматуры.

3. Климатическая устойчивость — сохраняет несущую способность при температурах от −40 ∘
   C (базово) до −60 ∘
   C (при заказе модификации с F200/W8).

4. Технологичность монтажа — заострённый наконечник и строповочные петли сокращают время установки на 20–30 % по сравнению с призматическими сваями.

5. Универсальность — подходит для одно-, двух- и четырёхсвайных фундаментов в зависимости от расчётных нагрузок.

6. Адаптивность к грунтам — эффективна на песчаных, глинистых и суглинистых основаниях (исключая скальные, торфяные, вечномёрзлые, текучие грунты и илы) [1][2].

Особенности монтажа

1. Разметка площадки: определение мест установки свай согласно проекту ВЛ.

2. Погружение: выполняется копровыми установками с контролем вертикальности (допуск отклонения — не более 1 % от длины).

3. Контроль глубины: минимальная отметка заглубления — 3–4 м; в слабых грунтах — до 5 м.

4. Соединение с опорой: фиксация через оголовок с использованием болтов, скоб или наголовников для крепления башмаков свободностоящих опор.

5. Испытания: проверка несущей способности методом статической нагрузки или динамическим зондированием [2].

Нормы контроля качества

При приёмке проверяются:

• прочность бетона;

• соответствие арматурных и закладных изделий проекту;

• качество сварных соединений;

• точность размеров (допуски: длина ±30 мм, сечение ±25 мм);

• толщина защитного слоя бетона до арматуры (не менее проектной −5 мм);

• наличие и ширина трещин (максимально допустимая ширина усадочных трещин — 0,2 мм);

• отсутствие обнажённых концов арматуры;

• состояние поверхности (раковины не шире 20 мм, околы бетона не глубже 20 мм) [1].
