ЦС56.11-2

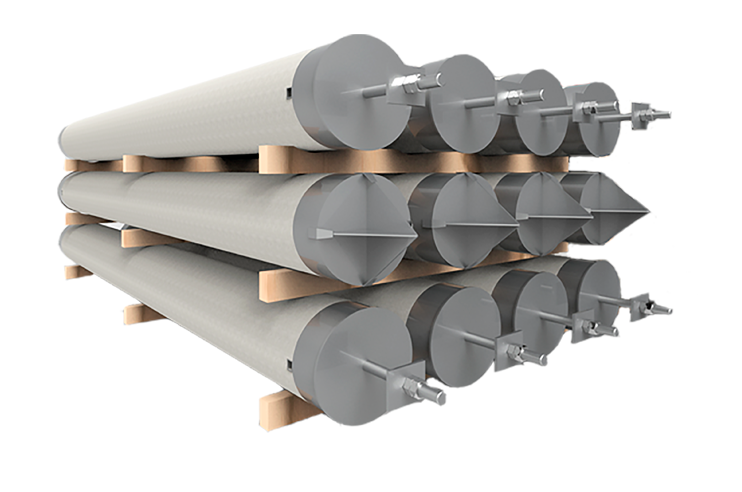

ЦС56.11-2 — это высокопрочная железобетонная свая центрифугированного типа, разработанная специально для возведения фундаментов под опоры линий электропередачи (ВЛ) среднего и высокого напряжения (35–500 кВ). Изделие производится в соответствии с требованиями серии 3.407.9-146, выпуск 2, что гарантирует его соответствие отраслевым стандартам энергетики и строительства [1][2].

Особенности конструкции: инженерный взгляд

В отличие от типовых забивных свай, ЦС56.11-2 имеет ряд конструктивных решений, повышающих её эксплуатационные качества:

• заострённая нижняя часть — снижает сопротивление грунта при погружении, позволяя достичь проектной глубины с минимальными энергозатратами;

• центробежно уплотнённый бетон — технология центрифугирования создаёт равномерную плотность по всему объёму, исключая образование пустот и раковин;

• усиленный оголовок — оборудован стальной сеткой и закладными деталями для надёжного соединения с элементами опор ВЛ или ростверками;

• интегрированный монтажный болт — расположен в верхней части сваи, служит для фиксации основания опоры;

• строповочные петли — выполнены из арматуры класса А‑I, обеспечивают безопасный подъём и позиционирование при монтаже [1][3].

Расшифровка маркировки: что скрывается за цифрами

Обозначение ЦС56.11-2 несёт следующую информацию:

• Ц — метод изготовления: центрифугирование (обеспечивает повышенную плотность бетона);

• С — тип изделия: свая;

• 56 — диаметр ствола в сантиметрах (560 мм), оптимальный для восприятия нагрузок от опор ВЛ;

• 11 — длина в метрах (11 000 мм), позволяющая достичь устойчивых слоёв грунта без избыточного заглубления;

• 2 — вариант армирования: усиленная схема с увеличенным количеством спиральных хомутов для районов с повышенной сейсмичностью или сложными грунтовыми условиями [1][2].

Ключевые технические параметры

 Длина 11 000 мм
 Балансирует несущую способность и удобство транспортировки
 Диаметр 560 мм
 Соответствует типовым нагрузкам опор ВЛ 35–500 кВ
 Масса 2 720 кг
 Обеспечивает устойчивость фундамента без чрезмерного давления на грунт
 Объём бетона 1,05 м³
 Минимизирует расход материалов при сохранении прочности
 Класс бетона В40
 Гарантирует стойкость к сжимающим и изгибающим нагрузкам
 Морозостойкость F50 (базово), F200 (для холодных регионов)
 Сохраняет целостность структуры при циклическом промерзании
 Водонепроницаемость W4 (базово), W8 (для влажных грунтов)
 Защищает арматуру от коррозии и вымывания связующего
 Расход стали 429,7 кг
 Оптимальное соотношение прочности и металлоёмкости

Материалы и технологии

При производстве используются:

• бетон: тяжёлый или мелкозернистый класса В40 с добавками для повышения пластичности и ускорения твердения;

• продольная арматура: предварительно напряжённые стержни из стали А400 — повышают сопротивление растягивающим нагрузкам;

• поперечное армирование: спирали из проволоки класса А500 — предотвращают образование трещин при динамических воздействиях;

• антикоррозионные покрытия: фосфатирование или грунтование металлических элементов перед бетонированием [1].

Эксплуатационные преимущества

1. Универсальность применения: подходит для одно-, двух- и четырёхсвайных фундаментов в зависимости от расчётных нагрузок.

2. Адаптивность к грунтам: эффективна на песчаных, глинистых и суглинистых основаниях (исключая скальные, торфяные и текучие грунты).

3. Долговечность: срок службы превышает 70 лет благодаря высокой плотности бетона и защите арматуры.

4. Климатическая устойчивость: сохраняет несущую способность при температурах от −40 ∘
   C (базово) до −60 ∘
   C (при заказе модификации с F200/W8).

5. Технологичность монтажа: заострённый наконечник и строповочные петли сокращают время установки на 20–30 % по сравнению с призматическими сваями [2].

Монтаж: этапы и нюансы

1. Подготовка площадки: планировка поверхности, разметка осей фундамента согласно проекту ВЛ.

2. Погружение: выполняется копровыми установками с контролем вертикальности (допуск отклонения — не более 1 % от длины).

3. Контроль глубины: минимальная отметка заглубления — 3 м; в слабых грунтах — до 4–5 м.

4. Соединение с опорой: фиксация через монтажный болт с использованием шайб и контргаек.

5. Испытания: проверка несущей способности методом статической нагрузки или динамическим зондированием [3].
