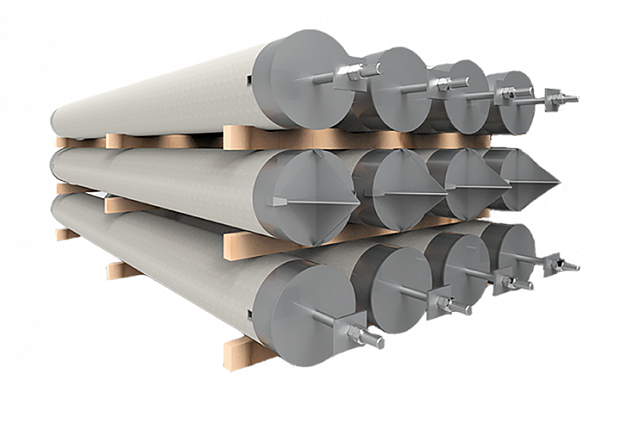

ЦС56.13-1

ЦС56.13-1 — это железобетонная центрифугированная свая, предназначенная для устройства свайных фундаментов под металлические опоры воздушных линий электропередачи (ВЛ) напряжением 35–500 кВ [1][2]. Изделие изготавливается по серии 3.407.9-146, выпуск 2 [1][2].

Расшифровка маркировки

Обозначение ЦС56.13-2 расшифровывается следующим образом:

• Ц — центрифугированная (метод изготовления);

• С — свая;

• 56 — диаметр сваи, 56 см (560 мм);

• 13 — длина сваи, 13 м (13 000 мм);

• 1 — тип армирования (второй вариант армирования) [1][2].

Конструкция и особенности

Свая имеет форму стержня круглого сечения с заострённым концом для облегчения погружения в грунт [2][3]. Ключевые особенности конструкции:

• заострённый нижний конец для лёгкого погружения в грунт;

• высокопрочное армирование для восприятия сжимающих и вырывающих нагрузок;

• гладкая поверхность, полученная методом центрифугирования;

• монтажные петли для удобства транспортировки и монтажа;

• маркировка на оголовке (производитель, дата выпуска, масса) [2].

Технические характеристики

В районах с расчётной температурой ниже −40 ∘
C требования повышаются: морозостойкость — не ниже F200, водонепроницаемость — не ниже W8 [1].

Материалы и армирование

• бетон: тяжёлый класс В40, обеспечивающий высокую прочность и долговечность [1];

• продольная арматура: горячекатаная сталь класса А‑V (марка 23Х2Г2Т) по ГОСТ 5781-82 [1];

• поперечное армирование: спираль из арматурной проволоки периодического профиля класса Вр‑I по ГОСТ 6727-80 [1];

• монтажные петли: стержневая гладкая горячекатаная арматурная сталь класса А‑I [1].

Область применения

Сваи ЦС56.13-2 используются для:

• устройства фундаментов под опоры ВЛ 35–500 кВ;

• строительства на сложных грунтах (болотистые местности, промерзший или талый грунт);

• создания односвайных, двухсвайных и четырёхсвайных фундаментов в зависимости от нагрузок и грунтовых условий [1][3].

Ограничения: не подходят для илистых, глинистых текучих, скалистых, вечномёрзлых грунтов и торфов [2][3].

Преимущества

• высокая несущая способность благодаря классу бетона В40 и усиленному армированию;

• долговечность и устойчивость к агрессивным средам (водонепроницаемость W6);

• морозостойкость F150/F200 позволяет эксплуатировать в суровых климатических условиях;

• технология центрифугирования обеспечивает равномерную плотность бетона и гладкую поверхность;

• заострённый конец упрощает погружение в грунт;

• стандартизация по серии 3.407.9-146 упрощает проектирование и монтаж [1][2].

Особенности монтажа

1. Подготовка: разметка мест установки свай согласно проекту.

2. Погружение: забивка сваи в грунт вертикально или под небольшим углом (глубина — не менее 3–4 м для устойчивости) [3].

3. Крепление: соединение сваи со стойкой ЛЭП с помощью металлических скоб [2].

4. Контроль: проверка вертикальности, глубины погружения и целостности конструкции.
