ЦС56.7-2

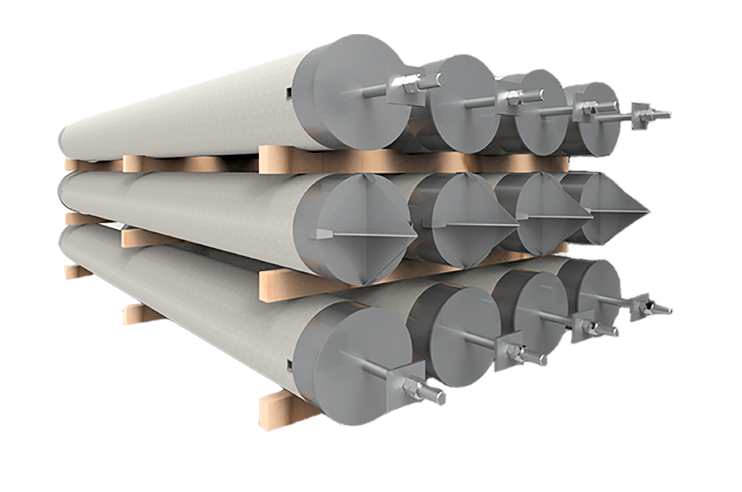

ЦС56.7-2 — железобетонная центрифугированная свая с усиленным армированием для фундаментов опор воздушных линий электропередачи (ВЛ) напряжением 35–500 кВ. Изделие производится по серии 3.407.9-146, выпуск 2 и отвечает строгим требованиям энергетического строительства [1][2].

Уникальность модели: ключевые отличия от аналогов

ЦС56.7-2 выделяется среди других свай серии благодаря продуманному сочетанию компактности и повышенной несущей способности:

• компактная длина 7 м — снижает затраты на транспортировку и монтаж, подходит для участков с неглубоким залеганием устойчивых грунтов;

• усиленное армирование (индекс «2») — рассчитано на повышенные нагрузки или сложные грунтовые условия (слабые, водонасыщенные грунты), в отличие от базовой схемы (индекс «1»);

• технология центрифугирования — обеспечивает равномерную плотность бетона, исключая пустоты и раковины, что повышает прочность и долговечность;

• заострённый наконечник — облегчает погружение в грунт, сокращая время монтажа на 20–30 % по сравнению с призматическими сваями;

• оптимизированная конструкция оголовка — усиление стальной сеткой повышает устойчивость к динамическим нагрузкам от опор ВЛ [1][3].

Расшифровка маркировки

Обозначение ЦС56.7-2 содержит следующую информацию:

• Ц — метод изготовления: центрифугирование;

• С — тип изделия: свая;

• 56 — диаметр ствола в сантиметрах (560 мм), оптимальный для восприятия нагрузок от опор ВЛ;

• 7 — длина в метрах (7 000 мм);

• 2 — вариант армирования: усиленная схема, рассчитанная на сложные условия эксплуатации [1][2].

Технические характеристики

Конструктивные особенности

1. заострённый нижний конец — снижает сопротивление грунта при погружении, ускоряет монтаж;

2. центробежно уплотнённый бетон — высокая плотность и однородность структуры;

3. защитный бетонный слой 18 мм — предохраняет арматуру от коррозии и механических повреждений;

4. строповочные петли — выполнены из арматуры класса А‑I, обеспечивают безопасный подъём и позиционирование;

5. металлический болт в верхней части — служит для крепления основания опоры ВЛ или ростверка;

6. усиление оголовка стальной сеткой — повышает прочность зоны с максимальными нагрузками;

7. закладные детали (Звено Ц 56.7-2, М 39, М 36) — обеспечивают надёжное соединение с элементами опор ВЛ;

8. уплотнённая схема армирования — дополнительные стержни и спирали повышают сопротивление изгибающим и растягивающим нагрузкам [1].

Материалы и технологии производства

При изготовлении используются:

• бетон: тяжёлый или мелкозернистый класса В40 с добавками для повышения пластичности и ускорения твердения;

• продольная арматура: предварительно напряжённые стержни из стали А400 — повышают сопротивление растягивающим нагрузкам;

• поперечное армирование: спирали из проволоки класса А500 — предотвращают образование трещин при динамических воздействиях;

• антикоррозионная обработка: фосфатирование или грунтование металлических элементов перед бетонированием [1].

Преимущества перед аналогами

• повышенная несущая способность — усиленное армирование позволяет использовать сваю в сложных грунтовых условиях;

• долговечность — срок службы превышает 50 лет благодаря высокой плотности бетона и защите арматуры;

• климатическая устойчивость — сохраняет несущую способность при температурах от −40 ∘
  C (базово) до −60 ∘
  C (при заказе модификации с F200/W8);

• экономичность — компактная длина снижает затраты на транспортировку без потери прочности;

• технологичность монтажа — заострённый наконечник и строповочные петли ускоряют установку;

• универсальность — подходит для одно-, двух- и четырёхсвайных фундаментов в зависимости от расчётных нагрузок;

• адаптивность к грунтам — эффективна на песчаных, глинистых, суглинистых и водонасыщенных основаниях (исключая скальные, торфяные, вечномёрзлые, текучие грунты и илы) [1][2].

Область применения

Сваи ЦС56.7-2 используются для:

• создания фундаментов под опоры ВЛ 35–500 кВ в сложных грунтовых условиях;

• строительства на участках с высоким уровнем грунтовых вод;

• устройства фундаментов на слабых грунтах с необходимостью повышенной несущей способности;

• монтажа опор ВЛ в стеснённых условиях, где затруднена работа с длинными сваями [1][2].

Варианты маркировки

Согласно стандарту серии 3.407.9-146, обозначение может быть записано разными способами, все варианты считаются корректными:

• ЦС 56.7.2;

• ЦС 56-7-2;

• ЦС 56-7.2 [1].

Особенности монтажа

1. разметка площадки — определение мест установки свай согласно проекту ВЛ;

2. погружение — выполняется копровыми установками с контролем вертикальности (допуск отклонения — не более 1 % от длины);

3. контроль глубины — минимальная отметка заглубления — 3–4 м; в слабых грунтах — до 5 м;

4. соединение с опорой — фиксация через металлический болт в верхней части с использованием шайб и контргаек;

5. испытания — проверка несущей способности методом статической нагрузки или динамическим зондированием [2].

Нормы контроля качества

При приёмке проверяются:

• прочность бетона;

• соответствие арматурных и закладных изделий проекту;

• качество сварных соединений;

• точность размеров (допуски: длина ±30 мм, сечение ±25 мм);

• толщина защитного слоя бетона до арматуры (не менее проектной −5 мм);

• наличие и ширина трещин (максимально допустимая ширина усадочных трещин — 0,2 мм);

• отсутствие обнажённых концов арматуры;

• состояние поверхности (раковины не шире 20 мм, околы бетона не глубже 20 мм) [1].
