ЦС56.9-1

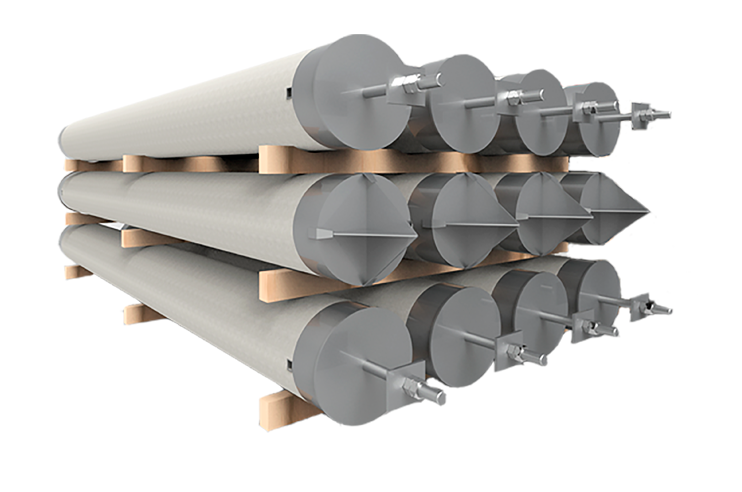

ЦС56.9-1 — железобетонная центрифугированная свая базового типа армирования для фундаментов опор воздушных линий электропередачи (ВЛ) напряжением 35–500 кВ. Изделие производится по серии 3.407.9-146, выпуск 2 и отвечает строгим требованиям энергетического строительства [1][2].

Уникальность модели: ключевые отличия

ЦС56.9-1 выделяется среди других свай серии благодаря оптимальному сочетанию компактности, прочности и экономичности:

• компактная длина 9 м — снижает затраты на транспортировку и монтаж по сравнению с более длинными аналогами (например, ЦС56.11-1 или ЦС56.13-1), при этом достаточна для достижения устойчивых слоёв грунта;

• базовое армирование (индекс «1») — рассчитано на стандартные грунтовые условия и нагрузки, что делает изделие более доступным по цене, чем усиленные модификации (например, ЦС56.9-2);

• технология центрифугирования — обеспечивает равномерную плотность бетона по всему объёму, исключая пустоты и раковины, что повышает прочность и долговечность;

• заострённый наконечник — облегчает погружение в грунт, сокращая время монтажа на 20–30 % по сравнению с призматическими сваями;

• оптимальный расход материалов — меньший объём бетона (0,83 м³) и стали (306,5 кг) по сравнению с аналогами большей длины при сохранении необходимой несущей способности [1][3].

Расшифровка маркировки

Обозначение ЦС56.9-1 содержит следующую информацию:

• Ц — метод изготовления: центрифугирование;

• С — тип изделия: свая;

• 56 — диаметр ствола в сантиметрах (560 мм), оптимальный для восприятия нагрузок от опор ВЛ;

• 9 — длина в метрах (9 000 мм);

• 1 — вариант армирования: базовая схема, рассчитанная на стандартные условия эксплуатации [1][2].

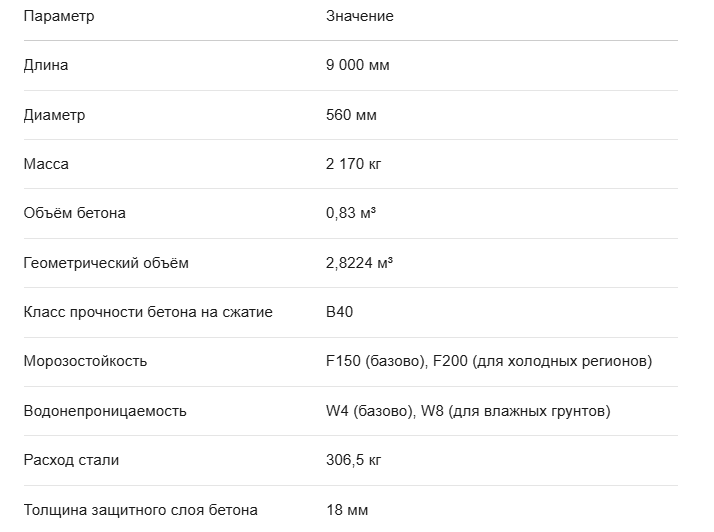

Технические характеристики

Конструктивные особенности

1. заострённый нижний конец — снижает сопротивление грунта при погружении, ускоряет монтаж;

2. центробежно уплотнённый бетон — высокая плотность и однородность структуры;

3. защитный бетонный слой 18 мм — предохраняет арматуру от коррозии и механических повреждений;

4. строповочные петли — выполнены из арматуры класса А‑I, обеспечивают безопасный подъём и позиционирование;

5. металлический болт в верхней части — служит для крепления основания опоры ВЛ или ростверка;

6. усиление оголовка стальной сеткой — повышает прочность зоны с максимальными нагрузками;

7. закладные детали — обеспечивают надёжное соединение с элементами опор ВЛ [1].

Материалы и технологии производства

При изготовлении используются:

• бетон: тяжёлый или мелкозернистый класса В40 с добавками для повышения пластичности и ускорения твердения;

• продольная арматура: стержни из стали А400 — повышают сопротивление растягивающим нагрузкам;

• поперечное армирование: спирали из проволоки класса А500 — предотвращают образование трещин при динамических воздействиях;

• антикоррозионная обработка: фосфатирование или грунтование металлических элементов перед бетонированием [1].

Преимущества перед аналогами

• экономичность — базовая схема армирования и оптимальная длина снижают стоимость без потери несущей способности;

• долговечность — срок службы превышает 50 лет благодаря высокой плотности бетона и защите арматуры;

• климатическая устойчивость — сохраняет несущую способность при температурах от −40 ∘
  C (базово) до −60 ∘
  C (при заказе модификации с F200/W8);

• технологичность монтажа — заострённый наконечник и строповочные петли ускоряют установку;

• универсальность — подходит для одно-, двух- и четырёхсвайных фундаментов в зависимости от расчётных нагрузок;

• адаптивность к грунтам — эффективна на песчаных, глинистых и суглинистых основаниях (исключая скальные, торфяные, вечномёрзлые, текучие грунты и илы) [1][2].

Область применения

Сваи ЦС56.9-1 используются для:

• создания фундаментов под опоры ВЛ 35–500 кВ;

• строительства на сложных грунтах (болотистые местности, промерзший или талый грунт);

• устройства односвайных, двухсвайных и четырёхсвайных фундаментов [1][2].

Варианты маркировки

Согласно стандарту серии 3.407.9-146, обозначение может быть записано разными способами, все варианты считаются корректными:

• ЦС 56.9.1;

• ЦС 56-9-1;

• ЦС 56-9.1 [1].

Особенности монтажа

1. разметка площадки — определение мест установки свай согласно проекту ВЛ;

2. погружение — выполняется копровыми установками с контролем вертикальности (допуск отклонения — не более 1 % от длины);

3. контроль глубины — минимальная отметка заглубления — 3–4 м; в слабых грунтах — до 5 м;

4. соединение с опорой — фиксация через металлический болт в верхней части с использованием шайб и контргаек;

5. испытания — проверка несущей способности методом статической нагрузки или динамическим зондированием [2].
