ЦС56.9-2

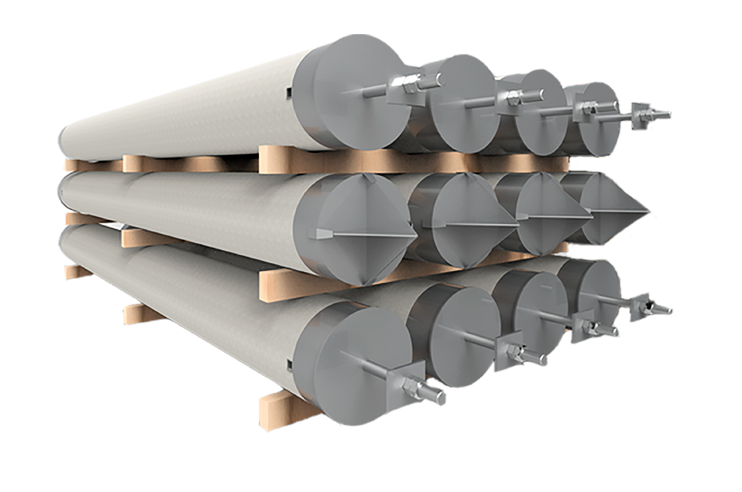

ЦС56.9-2 — специализированная железобетонная центрифугированная свая для фундаментов опор воздушных линий электропередачи (ВЛ) напряжением 35–500 кВ. Изделие производится по серии 3.407.9-146, выпуск 2 и отвечает строгим требованиям энергетического строительства [1][2].

Уникальность модели: чем отличается от аналогов

ЦС56.9-2 выделяется среди других свай серии благодаря сочетанию компактности и высокой несущей способности:

• оптимальная длина 9 м — позволяет достичь устойчивых слоёв грунта без избыточного заглубления, снижая затраты на монтаж и транспортировку по сравнению с более длинными сваями (например, ЦС56.13-1);

• усиленное армирование (индекс «2») — рассчитано на повышенные нагрузки или сложные грунтовые условия, в отличие от базовой схемы армирования (индекс «1»);

• технология центрифугирования — обеспечивает равномерную плотность бетона по всему объёму, исключая пустоты и раковины, что повышает прочность и долговечность;

• заострённый наконечник — снижает сопротивление грунта при погружении, ускоряя монтаж на 20–30 % по сравнению с призматическими сваями [1][3].

Расшифровка маркировки

Обозначение ЦС56.9-2 содержит следующую информацию:

• Ц — метод изготовления: центрифугирование;

• С — тип изделия: свая;

• 56 — диаметр ствола в сантиметрах (560 мм), оптимальный для восприятия нагрузок от опор ВЛ;

• 9 — длина в метрах (9 000 мм);

• 2 — вариант армирования: усиленная схема [1][2].

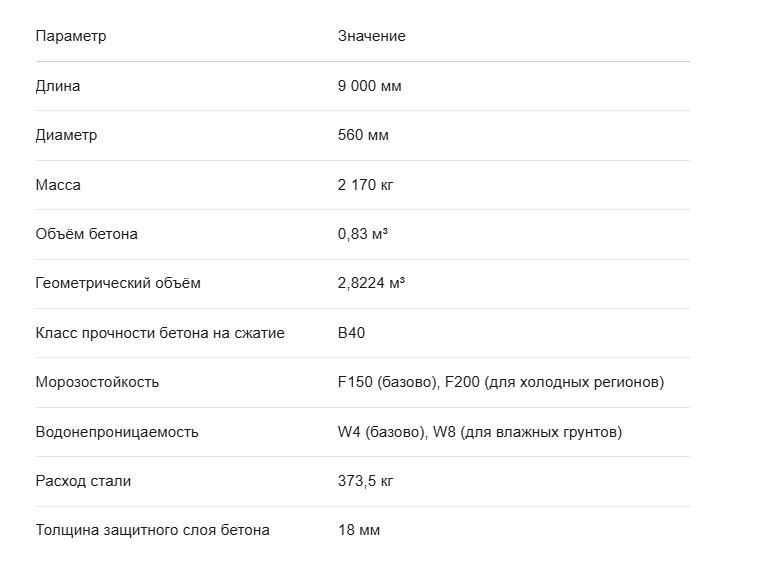

Технические характеристики

Конструктивные особенности

1. заострённый нижний конец — облегчает погружение в грунт, снижает энергозатраты;

2. центробежно уплотнённый бетон — высокая плотность и однородность структуры;

3. защитный бетонный слой 18 мм — предохраняет арматуру от коррозии и механических повреждений;

4. строповочные петли — из арматуры класса А‑I, обеспечивают безопасный подъём и позиционирование;

5. металлический болт в верхней части — служит для крепления основания опоры ВЛ или ростверка;

6. усиление оголовка стальной сеткой — повышает прочность зоны с максимальными нагрузками [1].

Материалы и технологии

• бетон: тяжёлый или мелкозернистый класса В40 с добавками для повышения пластичности и ускорения твердения;

• продольная арматура: предварительно напряжённые стержни из стали А400 — повышают сопротивление растягивающим нагрузкам;

• поперечное армирование: спирали из проволоки класса А500 — предотвращают образование трещин при динамических воздействиях;

• закладные детали: металлические элементы для крепления опор ВЛ;

• антикоррозионная обработка: фосфатирование или грунтование металлических элементов перед бетонированием [1].

Преимущества

• экономичность — оптимальная длина (9 м) снижает затраты на фундамент без потери несущей способности;

• долговечность — срок службы превышает 50 лет благодаря высокой плотности бетона и защите арматуры;

• климатическая устойчивость — сохраняет несущую способность при температурах от −40 ∘
  C (базово) до −60 ∘
  C (при заказе модификации с F200/W8);

• универсальность — подходит для одно-, двух- и четырёхсвайных фундаментов в зависимости от расчётных нагрузок;

• адаптивность к грунтам — эффективна на песчаных, глинистых и суглинистых основаниях (исключая скальные, торфяные, вечномёрзлые, текучие грунты и илы) [1][2].

Область применения

Сваи ЦС56.9-2 используются для:

• создания фундаментов под опоры ВЛ 35–500 кВ;

• строительства на сложных грунтах (болотистые местности, промерзший или талый грунт);

• устройства односвайных, двухсвайных и четырёхсвайных фундаментов [1][2].

Особенности монтажа

1. разметка площадки — определение мест установки свай согласно проекту ВЛ;

2. погружение — выполняется копровыми установками с контролем вертикальности (допуск отклонения — не более 1 % от длины);

3. контроль глубины — минимальная отметка заглубления — 3–4 м; в слабых грунтах — до 5 м;

4. соединение с опорой — фиксация через металлический болт в верхней части с использованием шайб и контргаек;

5. испытания — проверка несущей способности методом статической нагрузки или динамическим зондированием [2].

Варианты маркировки

Согласно стандарту серии 3.407.9-146, обозначение может быть записано разными способами, все варианты считаются корректными:

• ЦС 56.9.2;

• ЦС 56-9-2;

• ЦС 56-9.2 [1].
