ПБ 110-2
- Описание
- Характеристики
- Оплата и доставка

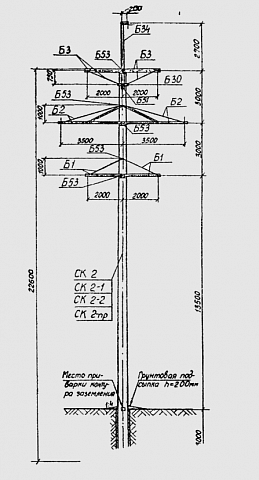

ПБ 110-2 — промежуточная свободностоящая железобетонная опора для ВЛ 110 кВ. В отличие от ПБ 110-1, она двухцепная — несёт два провода трёхфазной линии. Изготавливается по двум сериям: 3.407-124 (выпуск 1) и 3.407.1-175 (выпуск 1).
Характеристики
Параметр 3.407-124 3.407.1-175Тип промежуточная, двухцепная промежуточная, двухцепная
Высота опоры 22,2 м 20,9 м
Высота до нижней траверсы 13,5 м 11,2–12,2 м
Район по ветру III III
Район по гололёду I–II I–IV
Марки проводов АС 95/16 АС 70/11, АС 120/19
Грозозащитный трос — С-50 Стойка СК22.4-2.1 (1 шт.) СК22.4-2.1 (1 шт.)
Заглубление в грунт 3,0 м 3,0 м Чертёж 3.407-124-В1-41 3.407.1-175.1-14СБ
Вес
Составляющая 3.407-124 3.407.1-175Масса железобетона 5,70 т 5,70 т
Масса металлоконструкций 520 кг 347,6 кг
Разница в массе металла связана с тем, что в серии 3.407.1-175 применены более лёгкие траверсы и крепёж(web_12_0_0_1).
Применение
Опора устанавливается на прямых участках трассы ВЛ 110 кВ для двух цепей — это удобно, когда по одной трассе нужно вести две линии. Свободностоящая, оттяжки не требуются, закрепляется погружением стойки в пробурённый котлован на глубину 3,0 м(web_12_0_0_5).
Осуществляем доставку железнодорожным и автомобильным транспортом, независимо от габаритов.
Применение
Опора устанавливается на прямых участках трассы ВЛ 110 кВ. Свободностоящая — оттяжки не требуются. Закрепляется погружением нижней части стойки в пробурённый котлован на глубину 3,0 м.
